Les panneaux métalliques architecturaux occupent aujourd’hui une place centrale dans l’expression des façades contemporaines. Ils permettent de créer des volumes nets, des textures variées, des couleurs affirmées et des jeux de lumière très recherchés par les architectes. Toutefois, derrière leur apparente simplicité, ces tôles minces demeurent des éléments sensibles aux effets combinés de la chaleur, de la dilatation thermique, des tolérances de fabrication, des tolérances de structure et des méthodes d’installation.

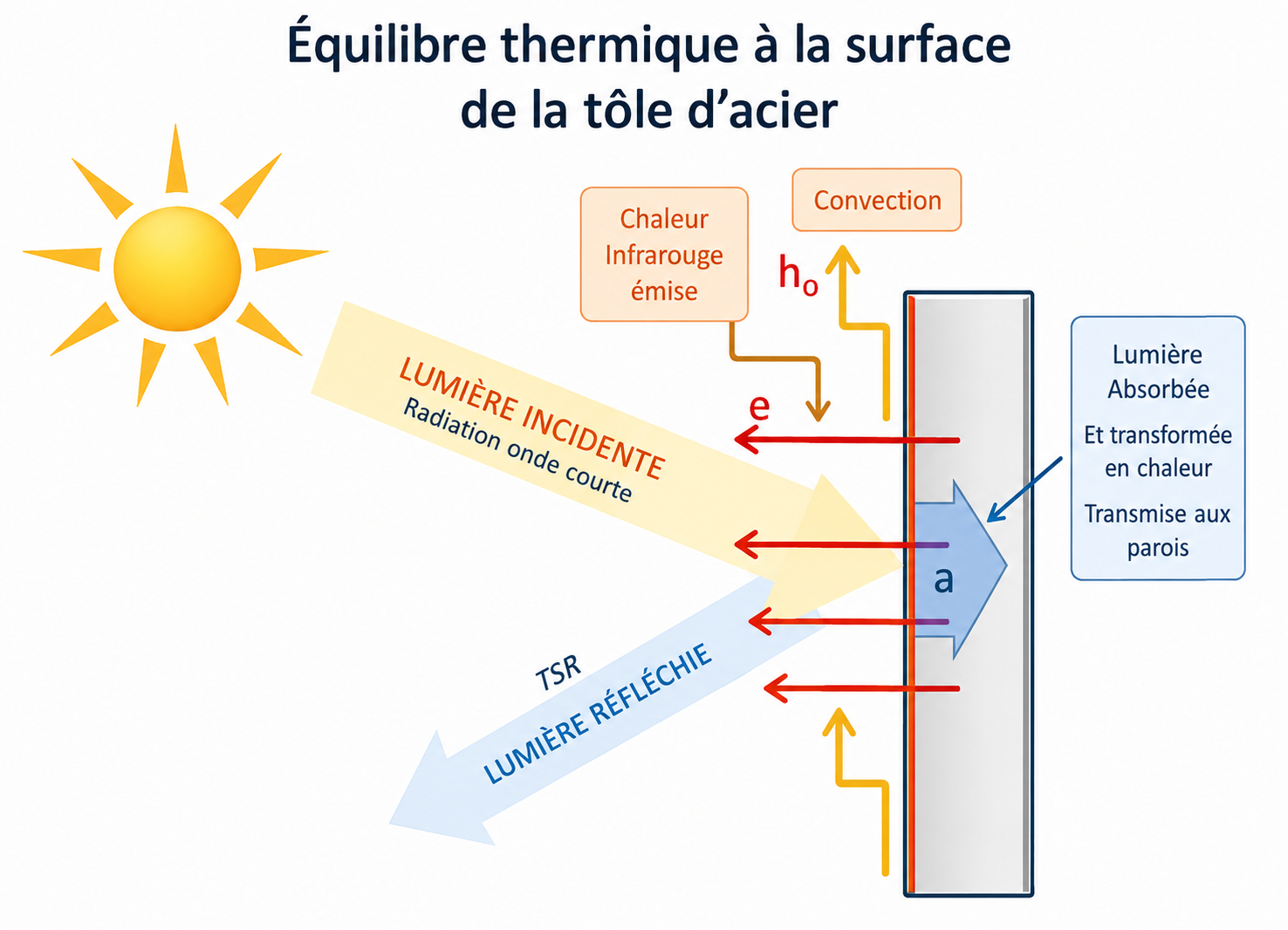

Lorsque la radiation solaire frappe une façade métallique, une partie de cette énergie est réfléchie, une autre est absorbée, puis transformée en chaleur. Cette chaleur élève la température de surface de la tôle, parfois de façon importante. Dans certaines conditions, cette hausse de température peut révéler ou amplifier des défauts visuels : ondulations, boursouflures, déformations localisées, distorsions de joints, voire instabilités locales de la tôle.
Ces phénomènes sont souvent regroupés à tort sous une seule appellation : le gondolage, ou oil canning. En réalité, il est utile de distinguer plusieurs mécanismes :

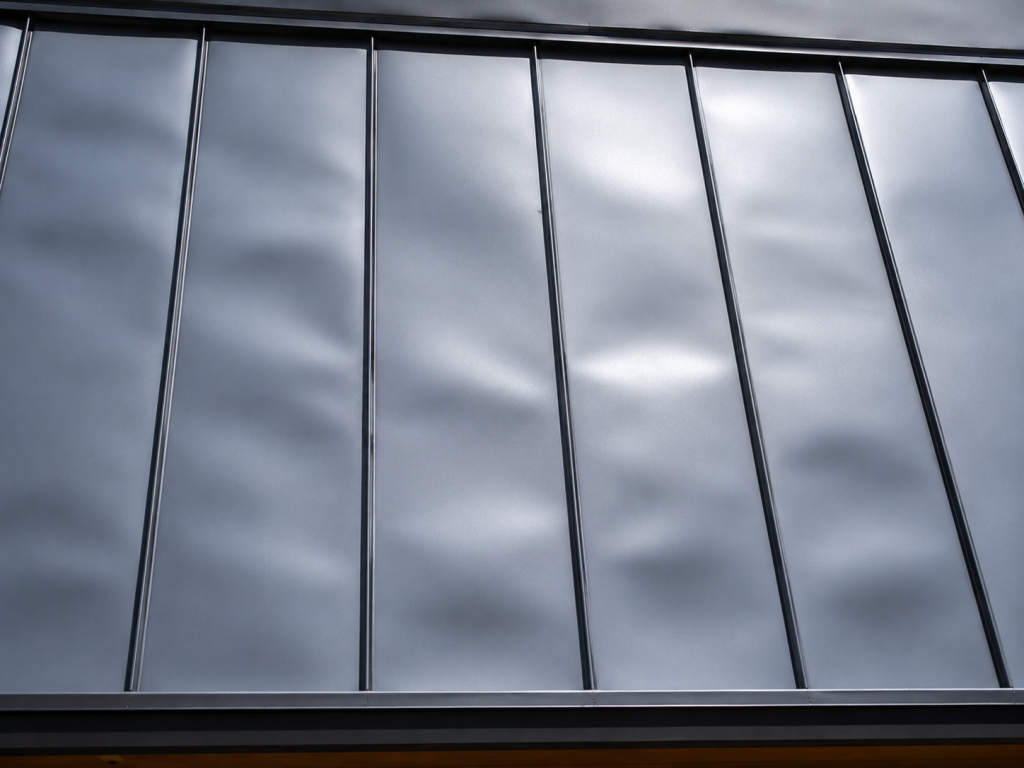

– Le gondolage esthétique (oil canning)
– Le voilement dû à une restriction de la dilatation thermique

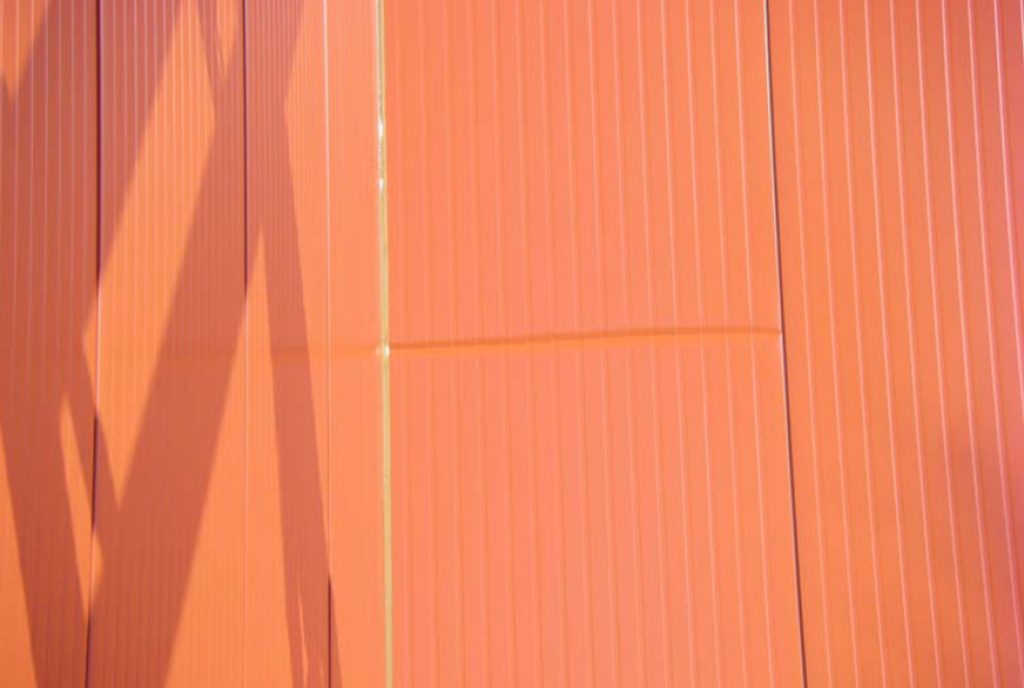

– Le flambage local lorsque la tôle comprimée entre deux points d’ancrage ne peut plus se déformer librement.
1. La tôle métallique exposée au soleil : un matériau vivant
Une tôle d’acier ou d’aluminium peinte n’est jamais parfaitement immobile. Sous l’effet des variations de température, elle se dilate, se contracte, se courbe légèrement et interagit avec son support. Ce comportement est normal. Le problème apparaît lorsque ces mouvements naturels sont empêchés, mal anticipés ou amplifiés par des conditions défavorables.
La radiation solaire agit principalement sur trois paramètres : la température de surface de la tôle, les gradients thermiques entre la face exposée et l’arrière du panneau, et les contraintes induites lorsque la dilatation est empêchée par les fixations, les joints ou la structure de support.
Une façade orientée au sud ou à l’ouest, composée de panneaux de couleur foncée à faible réflectance solaire, peut atteindre des températures de surface beaucoup plus élevées qu’une façade de couleur claire. Par exemple, sous une radiation solaire donnée, une couleur foncée peut atteindre environ 70 °C à 73 °C en surface, alors qu’une couleur claire à plus forte réflectance solaire demeurera autour de 52 °C dans les mêmes conditions. Cette différence a des conséquences directes sur la stabilité locale des tôles minces et sur le comportement des joints d’emboîtement.
2. TSR, émissivité et température de surface : pourquoi la couleur compte
La couleur d’un panneau métallique influence directement la quantité d’énergie solaire absorbée par la tôle. Le paramètre clé est le TSR (Total Solar Reflectance), c’est-à-dire la réflectance solaire totale. Plus le TSR est élevé, plus la peinture réfléchit l’énergie solaire. À l’inverse, plus il est faible, plus la tôle absorbe le rayonnement et se réchauffe.
Mais le TSR n’est pas le seul paramètre. L’émissivité thermique (la capacité d’un matériau à réémettre la chaleur sous forme de rayonnement infrarouge) et le coefficient de convection thermique (l’effet du vent et de l’air ambiant pour dissiper la chaleur) interviennent également. L’approche mathématique de la norme ASTM E1980 permet d’ailleurs d’estimer la température de surface d’un panneau à partir du TSR, de l’émissivité et de trois niveaux de convection (faible, moyenne, forte). C’est cette température de surface calculée, et non la simple perception de la couleur, qui doit guider l’évaluation des risques.
3. Analyse des pathologies : Distinguer les mécanismes
| Phénomène | Description & Causes Principales | Sensibilité Maximale |
|---|---|---|
| Gondolage / Oil Canning | Ondulations visibles issues de contraintes résiduelles de laminage, d’un manque de rigidité ou d’une tôle trop mince. Souvent esthétique mais accentué par le soleil rasant. | Panneaux larges, plats, à fini lisse (ex: joints debout, cassettes, profilés dissimulés). |
| Voilement Thermique | Instabilité hors-plan liée à une restriction de mouvement lorsque la tôle cherche à se dilater. Fréquent sur les Panneaux Métalliques Isolés (PMI) soumis à un fort gradient thermique. | Couleurs foncées augmentant la température de surface, fixations et joints trop restrictifs. |
| Flambage Local | La tôle franchit un seuil d’instabilité critique et se comprime entre deux points d’ancrage rigides, le long des plis ou autour d’une découpe. | Zones de concentration de contraintes (coins de fenêtres, ouvertures, vis trop rapprochées). |
4. Les mouvements de structure et le cumul des tolérances
Les panneaux architecturaux sont fixés à une sous-structure qui bouge, fléchit et s’adapte à ses propres tolérances (flèche des poutres, retrait, variations dimensionnelles, mouvements sismiques ou dus au vent). Si les lisses, colombages ou rails de support ne respectent pas les critères de planéité, la tôle mince devra épouser ces irrégularités.
Le vrai ennemi des façades métalliques est le cumul des tolérances. Un léger défaut de planéité de la bobine, combiné à une tôle mince, une couleur foncée, une exposition ouest et des fixations trop restrictives suffit à créer une distorsion majeure. La radiation solaire agit alors comme un révélateur de contraintes cachées. Le diagramme d’Ishikawa (voir section 10) met bien en valeur cette nature multifactorielle.
5. Guide de prévention dès la conception
La prévention ne se limite pas au choix d’une couleur, elle demande de concevoir le système complet :
- Géométrie stable : Préférer l’ajout de nervures, plis ou micro-profilages pour augmenter la rigidité et réduire la visibilité des défauts.
- Gestion de la dilatation : Utiliser des trous oblongs, des détails de glissement contrôlé et des dégagements suffisants aux extrémités.
- Contrôle des supports : Vérifier, aligner et corriger rigoureusement la sous-structure avant la pose des éléments.
- Fixations calibrées : Maintenir les panneaux sans les emprisonner pour permettre le mouvement thermique libre.
- Détails des ouvertures : Soigner les découpes aux coins des fenêtres et des portes pour éviter les pics de contraintes.
6. Le rôle des fixations et de la rigidité des supports
Le mode de fixation est déterminant. Les fixations traversantes apparentes avec rondelles d’étanchéité néoprène offrent une bonne rétention mécanique, mais si elles sont trop serrées, elles bloquent la dilatation locale de la tôle, provoquant des boursouflures autour de la vis. À l’inverse, les systèmes à fixations dissimulées (clips ou profils emboîtables) permettent un mouvement plus fluide, à condition que le jeu fonctionnel prévu dans le joint n’ait pas été consommé lors de l’installation ou par les tolérances géométriques de la sous-structure.
7. Effet d’échelle et géométrie des panneaux : l’élancement en cause
Plus un panneau est large, plat et mince, plus il est instable. Le rapport entre la largeur de la face plane et l’épaisseur de la tôle (rapport d’élancement) est un indicateur de sa sensibilité au voilement. Un panneau de forte épaisseur (ex. : aluminium de 3 mm) résistera beaucoup mieux à la compression thermique qu’une tôle mince d’acier (ex. : calibre 24 ou 0,6 mm). Pour les profils architecturaux plats, l’introduction de micro-profilages, de textures gaufrées (embossed) ou de légères rainures longitudinales permet de briser la continuité de la surface plane et d’augmenter de façon significative la rigidité hors-plan.

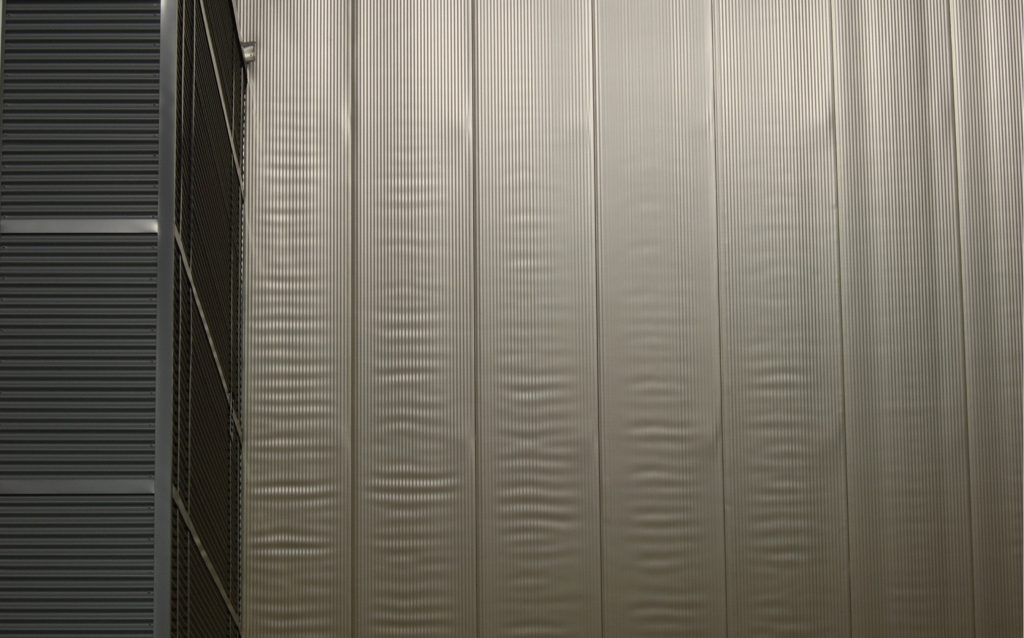

8. Gradient thermique et panneaux métalliques isolés (PMI)
Les panneaux sandwichs isolés (PMI) présentent une problématique particulière. La face extérieure, exposée au soleil, s’échauffe et se dilate de manière importante, tandis que la face intérieure, maintenue à la température du bâtiment climatisé, reste stable. Ce gradient thermique sévère crée une contrainte de flexion différentielle.
Le panneau a tendance à se courber vers l’extérieur (effet de bombement). Si les fixations aux extrémités ou sur les appuis intermédiaires s’opposent à cette déformation, des contraintes de compression apparaissent dans la peau extérieure, pouvant mener à un plissement ou à un délaminage local de l’isolant.
9. Spécification des finis : au-delà de la charte de couleurs
Lors de la sélection d’un revêtement (PVDF, SMP ou polyester), l’ingénieur et l’architecte doivent exiger du fabricant les valeurs de TSR et d’émissivité de la teinte choisie. Ces données permettent de calculer le SRI (Solar Reflectance Index). Le SRI intègre la réflectance et l’émissivité sur une échelle de 0 à 100. Un fini noir standard aura un SRI proche de 0, tandis qu’un blanc brillant approchera 100. La spécification d’un SRI minimal selon l’orientation et la zone géographique est une méthode performancielle efficace pour limiter l’apport thermique dans l’enveloppe.
10. Méthode d’analyse multifactorielle : l’approche globale
L’évaluation d’un problème de déformation sur une façade existante ou l’analyse préventive d’un nouveau projet ne doit pas se limiter à un seul coupable. Une approche structurée consiste à cartographier les facteurs selon cinq axes majeurs : le matériau (propriétés de la bobine, limites élastiques), la géométrie (dimensions, plis, fixations), la sous-structure (alignement, rigidité), les conditions environnementales (radiation, vent, température) et l’installation (serrage, manipulation).

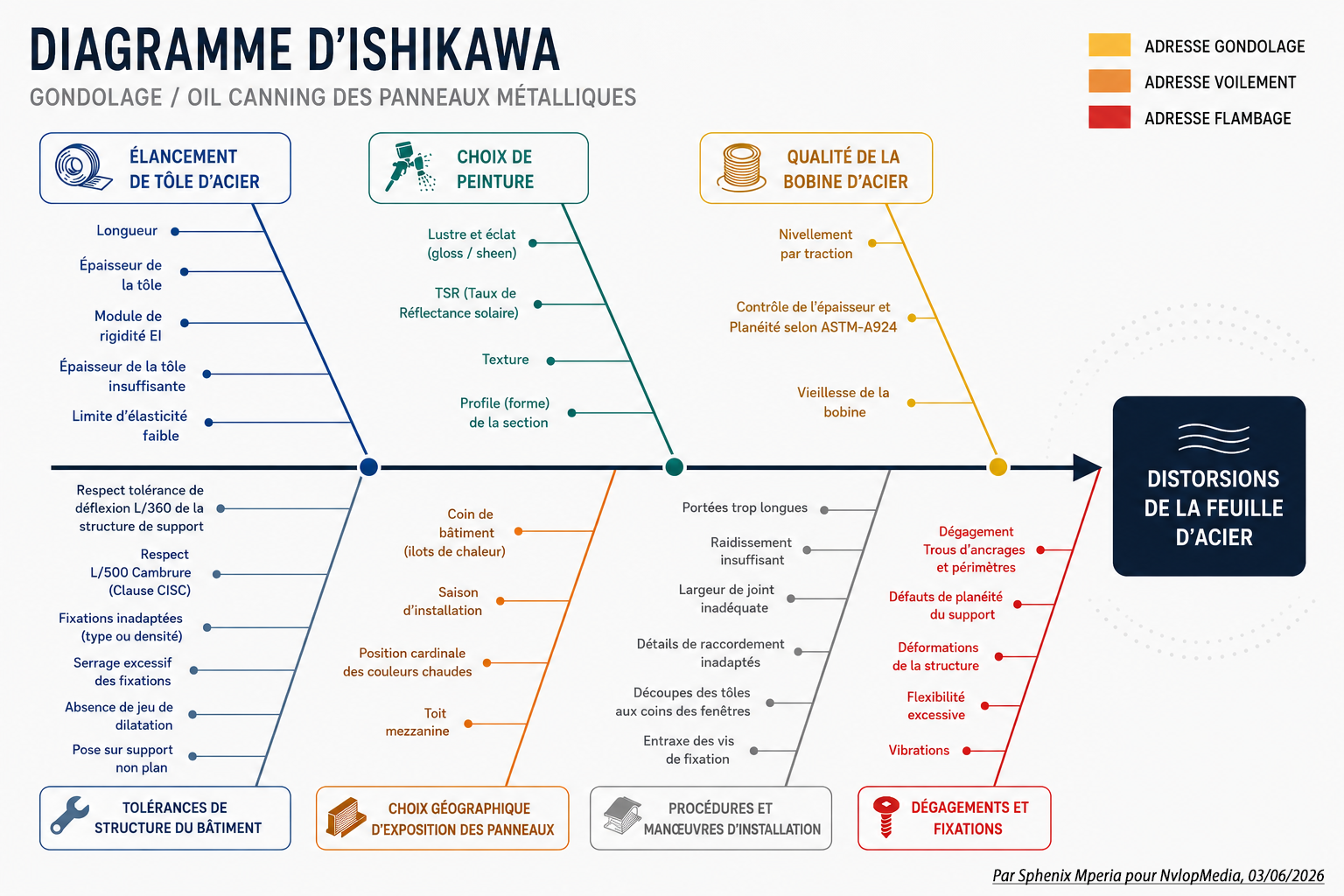

Cette approche multifactorielle peut se réaliser efficacement par la conception d’un diagramme d’Ishikawa, tel que celui-ci:
L’Outil Solaris : Anticiper pour ne pas subir
Pour transformer une intuition esthétique en donnée technique rigoureuse, l’outil Solaris permet d’estimer le SRI (Solar Reflectance Index) et la température de surface d’une tôle en fonction du TSR, de l’émissivité et des conditions de convection. C’est l’allié idéal lors de la phase de prescription des finis (PVDF, SMP) pour évaluer en amont les risques de distorsion.
Accéder gratuitement à Solaris en ligneConclusion : les effets de la radiation solaire ne sont pas qu’esthétique
Les effets de la radiation solaire sur les panneaux métalliques architecturaux ne doivent pas être sous-estimés. La chaleur peut révéler le gondolage, provoquer le voilement, accentuer les distorsions et, dans certains cas, contribuer au flambage local des tôles.
Ces phénomènes ne relèvent pas uniquement du fabricant, de l’installateur ou du concepteur. Ils sont le résultat d’un système complet où interagissent la couleur, le matériau, la géométrie du panneau, la qualité de la bobine, les tolérances de structure, les détails de fixation, l’orientation du bâtiment et les conditions d’exposition.
La bonne pratique consiste donc à traiter la façade métallique comme un assemblage vivant, sensible aux mouvements et aux variations thermiques. Une conception rigoureuse, des tolérances réalistes, des détails de fixation bien pensés et une meilleure connaissance des propriétés solaires des peintures permettent de réduire considérablement les risques.
Dans cette perspective, l’utilisation d’un outil comme Solaris représente une avancée intéressante : elle permet d’intégrer la température de surface et le SRI dans la réflexion technique, bien avant que les panneaux ne soient fabriqués, livrés et exposés au soleil. La couleur d’une façade n’est donc pas seulement une signature architecturale. C’est aussi un paramètre de performance.
