Le Walt Disney Concert Hall de Los Angeles n’est pas seulement une salle de concert célèbre. Pour les ingénieurs, les architectes et les installateurs d’enveloppe, il constitue un cas d’école: comment transformer un geste artistique, presque une sculpture à l’échelle urbaine, en une peau métallique durable, ajustable, constructible et suffisamment précise pour conserver l’illusion d’une surface continue?

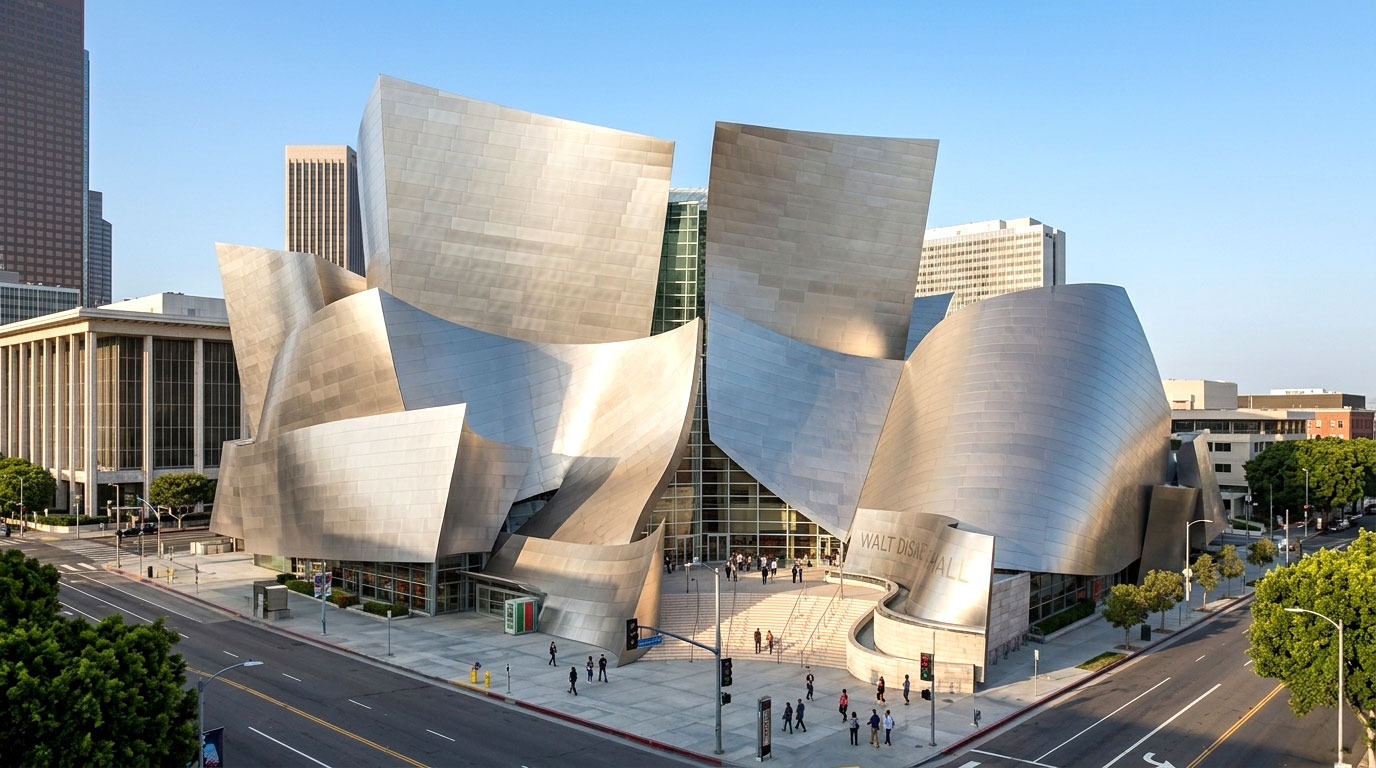

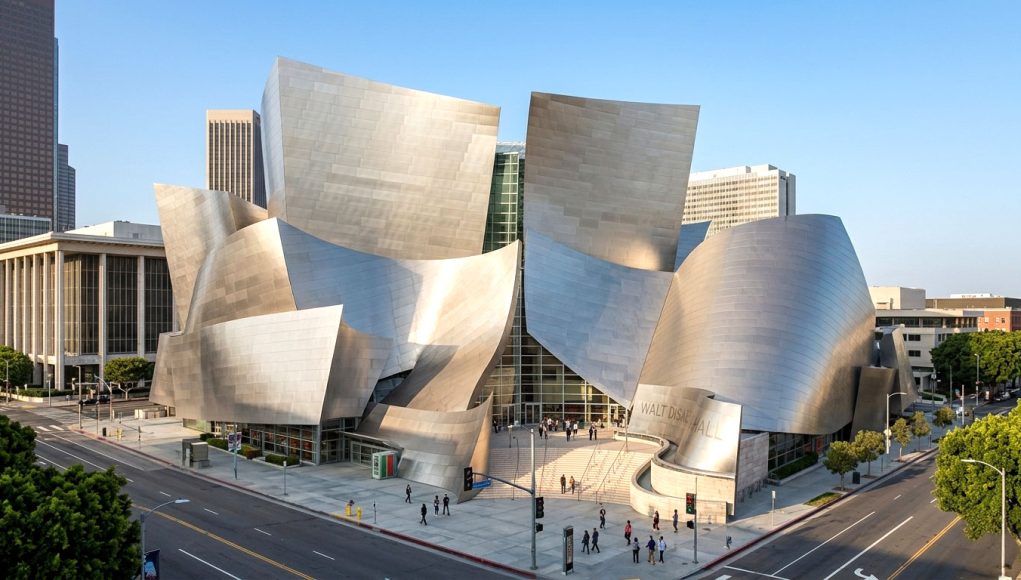

L’édifice, conçu par l’architecte Frank Gehry et ouvert en 2003, est devenu l’une des expressions les plus connues du passage de l’architecture dessinée à la main vers l’architecture modélisée en trois dimensions. Derrière les voiles d’acier inoxydable se cache une chaîne complète de décisions: choix du matériau, modélisation numérique, charpente primaire complexe, sous-structure secondaire réglable, panneaux uniques, tolérances d’installation et contrôle serré de la réflexion solaire.

Cet article tente d’apporter des réponses aux milles-et-une questions que se poserait une équipe technique mandatée pour réaliser un tel achèvement: quel métal a été choisi, comment la peau a pu suivre les courbures, comment les fixations ont été dissimulées, et quelles leçons les professionnels peuvent retenir de cette réalisation.

1. Historique: du calcaire rêvé à l’acier inoxydable construit

Le projet du Walt Disney Concert Hall remonte à la fin des années 1980, lorsque Lillian Disney offre un don majeur afin de doter Los Angeles d’une salle de concert en hommage à Walt Disney. L’architecte américano-canadien Frank Gehry développe une proposition où la salle, la promenade publique et les volumes d’accompagnement sont enveloppés dans une composition fluide de formes courbes. Les premières intentions ne privilégiaient pas nécessairement le métal: plusieurs récits historiques indiquent que l’enveloppe fut d’abord envisagée en pierre, notamment en calcaire, afin de donner au bâtiment une présence plus chaude et lumineuse la nuit.

Le basculement vers l’acier inoxydable s’explique par un mélange de raisons économiques, constructives et symboliques. La pierre aurait exigé une taille complexe, une sous-structure lourde et des assemblages plus difficiles à adapter aux courbures changeantes. Le métal, au contraire, offrait une peau plus légère, plus mince et plus apte à suivre des géométries non répétitives. Le succès du musée Guggenheim Bilbao en Espagne, achevé avant le Walt Disney Concert Hall, a également renforcé l’association entre Gehry et les enveloppes métalliques sculpturales.

Le choix final n’est donc pas un simple caprice esthétique. Il résulte d’une convergence: réduction des charges mortes, meilleure fabricabilité des surfaces courbes, possibilité de préfabrication numérique, image urbaine forte et capacité à transformer la lumière californienne en matière architecturale.

2. Aluminium, titane ou acier? Le matériau de la peau

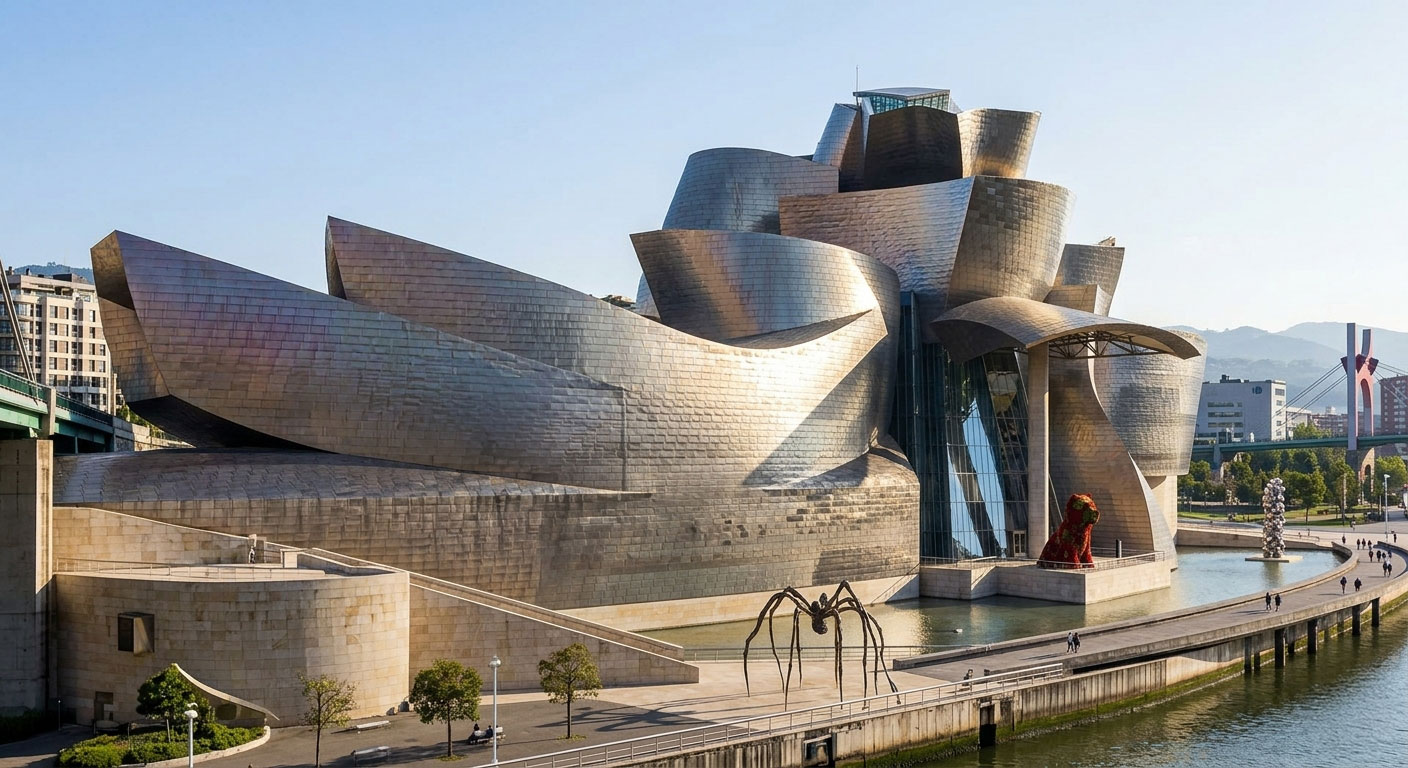

Contrairement au Guggenheim Bilbao, revêtu de titane, le Walt Disney Concert Hall est principalement revêtu d’acier inoxydable. Cette distinction est importante: l’aluminium, le titane et l’acier inoxydable ont des comportements très différents en rigidité, en dilatation thermique, en résistance à l’indentation, en aspect de surface et en maintenance.

L’acier inoxydable a plusieurs avantages pour un parement mince architectural:

• une bonne stabilité de surface pour de grands panneaux relativement minces;
• une résistance supérieure aux chocs et à la déformation locale par rapport à des tôles plus tendres;
• une durabilité élevée en environnement urbain;
• une capacité à recevoir différentes finitions: brossée, satinée, mate ou plus réfléchissante;
• une compatibilité avec des assemblages mécaniques dissimulés et des plis de retour.

La documentation publique confirme généralement l’emploi d’acier inoxydable, mais les détails complets de nuance, d’épaisseur, de lot de finition et de système de fixation ne sont pas tous publiés de manière uniforme. Certains commentaires techniques mentionnent des panneaux d’acier inoxydable de qualité architecturale; lorsque la nuance précise n’est pas confirmée par les documents de projet, il est plus prudent d’écrire « acier inoxydable architectural » plutôt que d’affirmer une nuance unique pour l’ensemble du bâtiment.

Cette prudence est utile: la leçon principale ne réside pas seulement dans la nuance métallurgique, mais dans la combinaison matériau + finition + géométrie + sous-structure + méthode d’installation.

3. La vraie rupture: la géométrie numérique comme document de chantier

La prouesse du Walt Disney Concert Hall tient moins au fait d’utiliser une tôle métallique qu’à la capacité de construire une géométrie non répétitive. Une façade conventionnelle peut être décrite par des élévations, des coupes types et des détails répétitifs. Ici, cette logique devient insuffisante. Chaque courbure varie, chaque voile possède sa propre inclinaison, et les tolérances de la charpente primaire ne peuvent pas être absorbées par de simples cales improvisées.

La solution a été l’usage d’une modélisation tridimensionnelle avancée, souvent associée à CATIA, un logiciel issu du domaine aéronautique. L’intérêt de cet outil n’était pas seulement de produire une belle image 3D. Il servait à traduire la surface dessinée par l’architecte en coordonnées exploitables pour la structure, les panneaux, les supports secondaires et l’implantation au chantier.

La logique était la suivante:

1. définir la surface architecturale de référence;
2. décomposer cette surface en panneaux manufacturables;
3. établir une charpente primaire capable de porter les volumes;
4. intercaler une sous-structure secondaire réglable;
5. positionner les points de fixation par coordonnées tridimensionnelles;
6. contrôler la pose par relevés, stations totales et ajustements progressifs.

Cette méthode préfigure ce que l’on nomme aujourd’hui BIM, fabrication numérique, jumeau géométrique ou coordination paramétrique. À l’époque, elle représentait un changement culturel: le modèle numérique devenait un instrument de fabrication et de chantier, pas seulement un outil de représentation.

4. Le système d’enveloppe: une peau de parement, pas une coque structurale étanche

Il est tentant d’imaginer les voiles métalliques comme une coque métallique continue. En réalité, il faut les lire comme un parement de type écran pare-pluie posé devant un système plus complet d’enveloppe. La tôle extérieure donne l’image et protège partiellement l’assemblage, mais elle n’est pas, à elle seule, le plan principal d’étanchéité à l’eau et à l’air.

Un système de cette nature comprend généralement:

• un support structural primaire en acier;
• des éléments secondaires d’acier formé à froid ou de rails métalliques;
• une membrane ou un plan d’étanchéité derrière le parement;
• une lame d’air drainée et ventilée;
• des attaches réglables permettant de rattraper les tolérances;
• des panneaux métalliques façonnés, pliés et raccordés par fixations cachées.

Cette distinction est fondamentale pour les ingénieurs d’enveloppe. Le parement visible n’est pas conçu pour empêcher toute infiltration ponctuelle. Il agit comme première ligne de défense, tandis que l’étanchéité durable dépend du plan arrière, des solins, des transitions et du drainage.

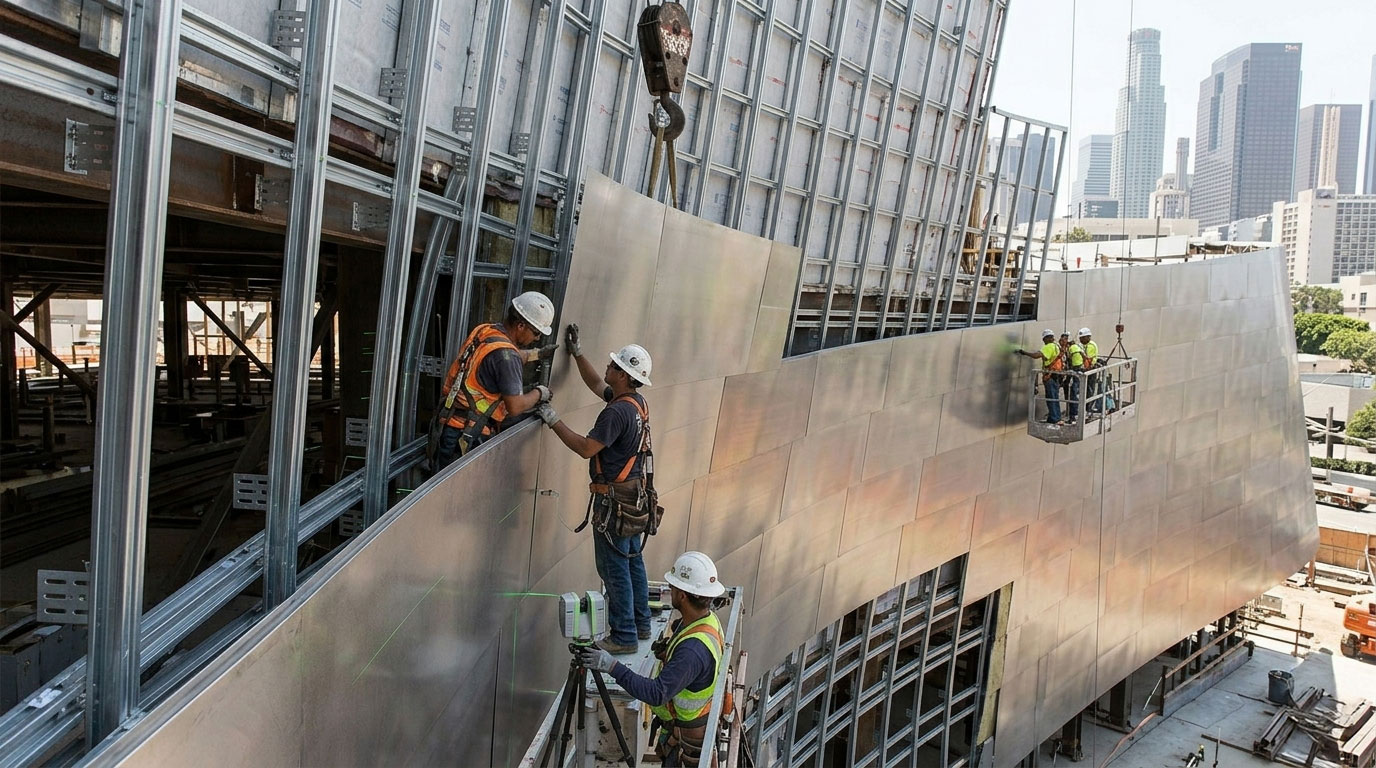

5. Sous-structure: comment épouser une courbure sans perdre la tolérance

Le défi le plus délicat est la sous-structure. Un panneau métallique mince n’a pas la capacité de corriger une charpente primaire imprécise. Si le support secondaire est mal positionné, les panneaux se déforment, les joints deviennent irréguliers, les reflets ondulent et les fixations cachées ne s’engagent plus correctement.

La stratégie constructive repose donc sur une hiérarchie de supports:

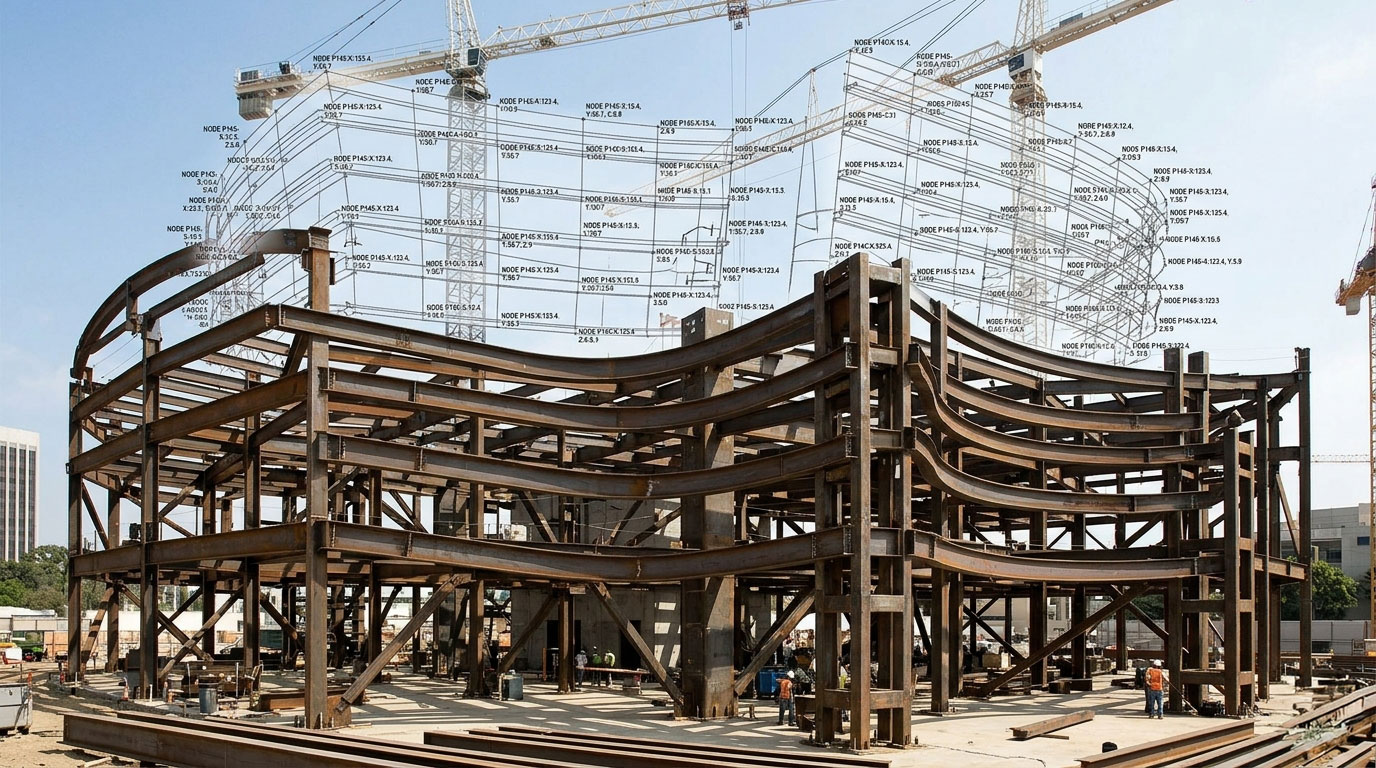

Charpente primaire. Elle porte les grands volumes, les voiles inclinés, les efforts de vent et les charges globales. Sur un bâtiment comme celui-ci, plusieurs éléments de charpente sont inclinés, cintrés ou non orthogonaux.

Ossature secondaire. Elle transforme la charpente brute en surface de pose. Cette couche peut comprendre des montants d’acier formé à froid, des rails, des lisses, des entretoises, des consoles et des attaches réglables. C’est elle qui absorbe la différence entre la géométrie idéale du modèle et la réalité de chantier.

Interface panneau. Les panneaux sont fixés sur des points ou lignes d’appui qui doivent être suffisamment réguliers pour éviter le flambage local, le bruit, le battement au vent et les distorsions optiques.

La clé n’est pas de rendre chaque pièce parfaitement courbe en usine. La clé est de multiplier les degrés de réglage: profondeur, inclinaison, translation horizontale, translation verticale. Les installateurs peuvent alors aligner progressivement la sous-structure avec la surface numérique, avant de verrouiller les fixations.

6. Le fini sans vis apparente: plis, clips et séquence de pose

Le Walt Disney Concert Hall donne l’impression d’une peau lisse. Cette apparence exige que les fixations ne traversent pas la face visible des panneaux. Le principe d’ingénierie est classique, mais poussé ici à un niveau exceptionnel de coordination.

Les panneaux de tôle sont généralement fabriqués avec des plis de retour sur leurs bords. Ces plis augmentent la rigidité du panneau, définissent le joint, protègent le chant de la tôle et créent une zone de fixation cachée. Les vis ou attaches mécaniques peuvent alors être placées dans un retour, une patte ou un clip, puis recouvertes par le panneau adjacent.

La logique de pose ressemble à un système à emboîtement:

1. un panneau est accroché ou appuyé sur une ligne de clips;
2. le retour supérieur ou latéral est fixé à la sous-structure;
3. le panneau suivant vient recouvrir cette zone de fixation;
4. les joints restent visibles comme lignes architecturales, mais les vis demeurent cachées;
5. les jeux contrôlés permettent la dilatation thermique.

Ce système exige une séquence de pose stricte. On ne peut pas poser les panneaux dans n’importe quel ordre, car chaque panneau peut cacher les fixations du précédent. Il faut donc planifier les zones de départ, les panneaux de fermeture, les accès d’installation et les méthodes de remplacement éventuel.

7. La tôle mince n’est pas une feuille libre: rigidité, joints et comportement thermique

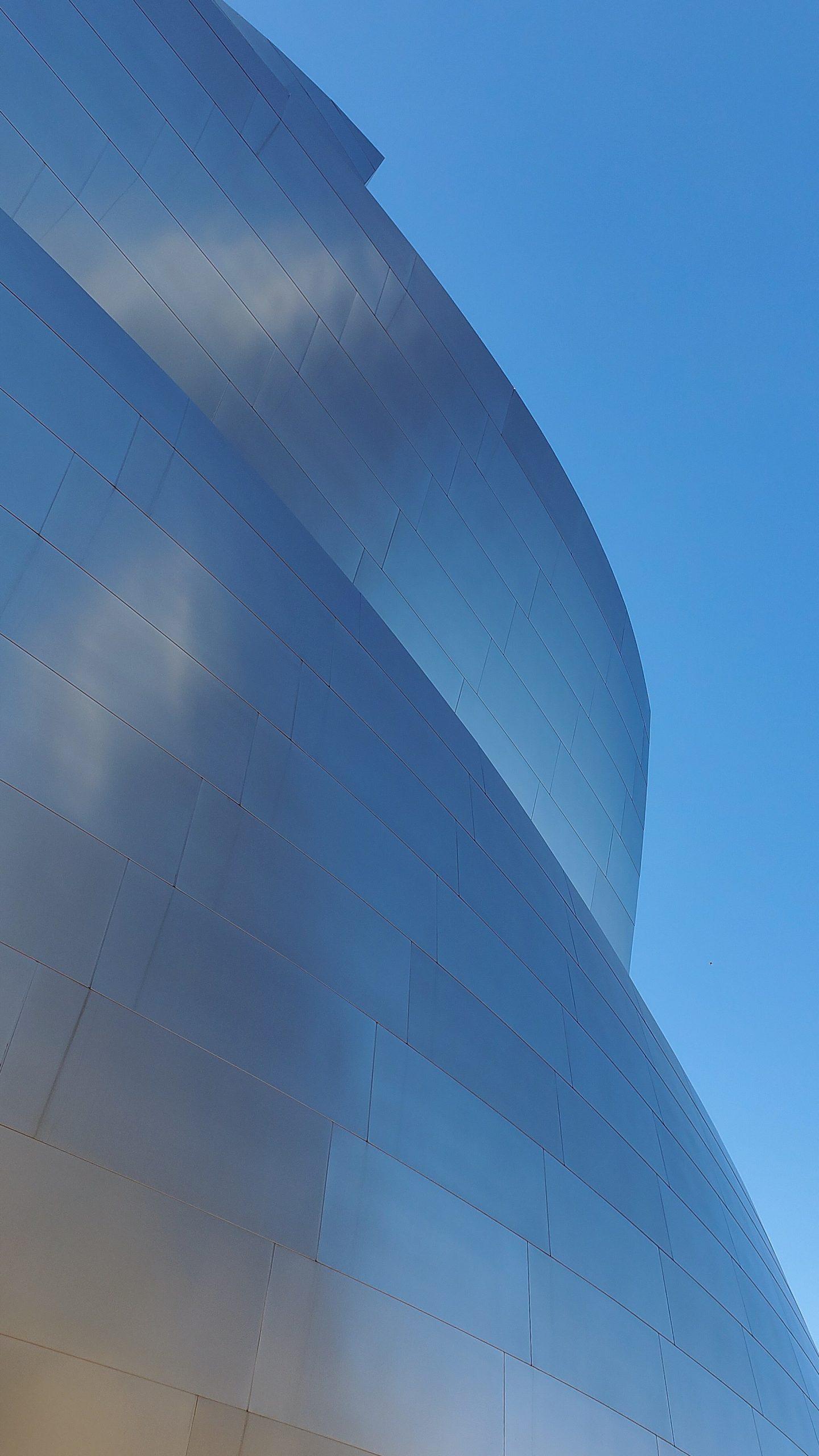

Une tôle mince devient architecturalement crédible lorsqu’elle est stabilisée. Les plis de retour agissent comme des raidisseurs périphériques. La courbure elle-même peut également augmenter la rigidité apparente du panneau, mais elle peut aussi générer des contraintes résiduelles ou accentuer les défauts de planéité si le panneau est forcé sur un support mal aligné.

Les concepteurs doivent considérer:

• la pression et la succion du vent;
• les vibrations et le bruit sous rafales;
• la dilatation thermique de l’acier inoxydable;
• la compatibilité galvanique entre attaches et panneaux;
• les risques de marquage, bosses, rayures et empreintes;
• la lisibilité des joints sous lumière rasante;
• les mouvements différentiels entre charpente primaire, sous-structure et parement.

Dans un bâtiment sculptural, la lumière révèle tout. Une variation de quelques millimètres peut devenir visible par changement de reflet. Le contrôle esthétique devient alors une exigence technique.

8. Les secrets d’installation: ce que les entrepreneurs devaient maîtriser

Le mot « secret » doit être compris ici comme une discipline de chantier, non comme une recette magique. Plusieurs conditions sont nécessaires pour réussir une peau métallique de cette complexité.

1. Un modèle numérique fiable. Le modèle doit devenir la référence commune entre architecte, ingénieur, fabricant et installateur. Sans modèle maîtrisé, chaque corps de métier interprète la courbe différemment.

2. Une nomenclature précise des panneaux. Chaque panneau doit avoir une identité, une orientation, un ordre de pose et un lien avec sa position dans l’espace. Une erreur de rotation ou de localisation peut produire un défaut impossible à corriger en bout de ligne.

3. Un relevé tridimensionnel de la structure réelle. La charpente construite n’est jamais exactement la charpente modélisée. Le relevé permet de savoir où se trouvent réellement les supports et combien d’ajustement la sous-structure doit absorber.

4. Des attaches réglables. La sous-structure doit permettre le réglage avant verrouillage final. Les consoles fixes, sans tolérance, seraient incompatibles avec une géométrie aussi sensible.

5. Une maquette et des zones témoins. Les prototypes servent à valider le joint, la finition, le mode de fixation, la séquence de pose, les reflets et les tolérances acceptables.

6. Une gestion des finitions. L’acier inoxydable doit être protégé durant la fabrication, le transport et la pose. Les rayures, contaminations ferreuses et différences de grain peuvent devenir visibles sur une grande surface réfléchissante.

7. Une coordination étanchéité-parement. La beauté de la peau ne doit jamais faire oublier les solins, drains, transitions et membranes arrière. Une enveloppe sculpturale qui fuit reste un échec, même si elle est photographiquement spectaculaire.

9. Le revers de la brillance: réflexion, chaleur et responsabilité urbaine

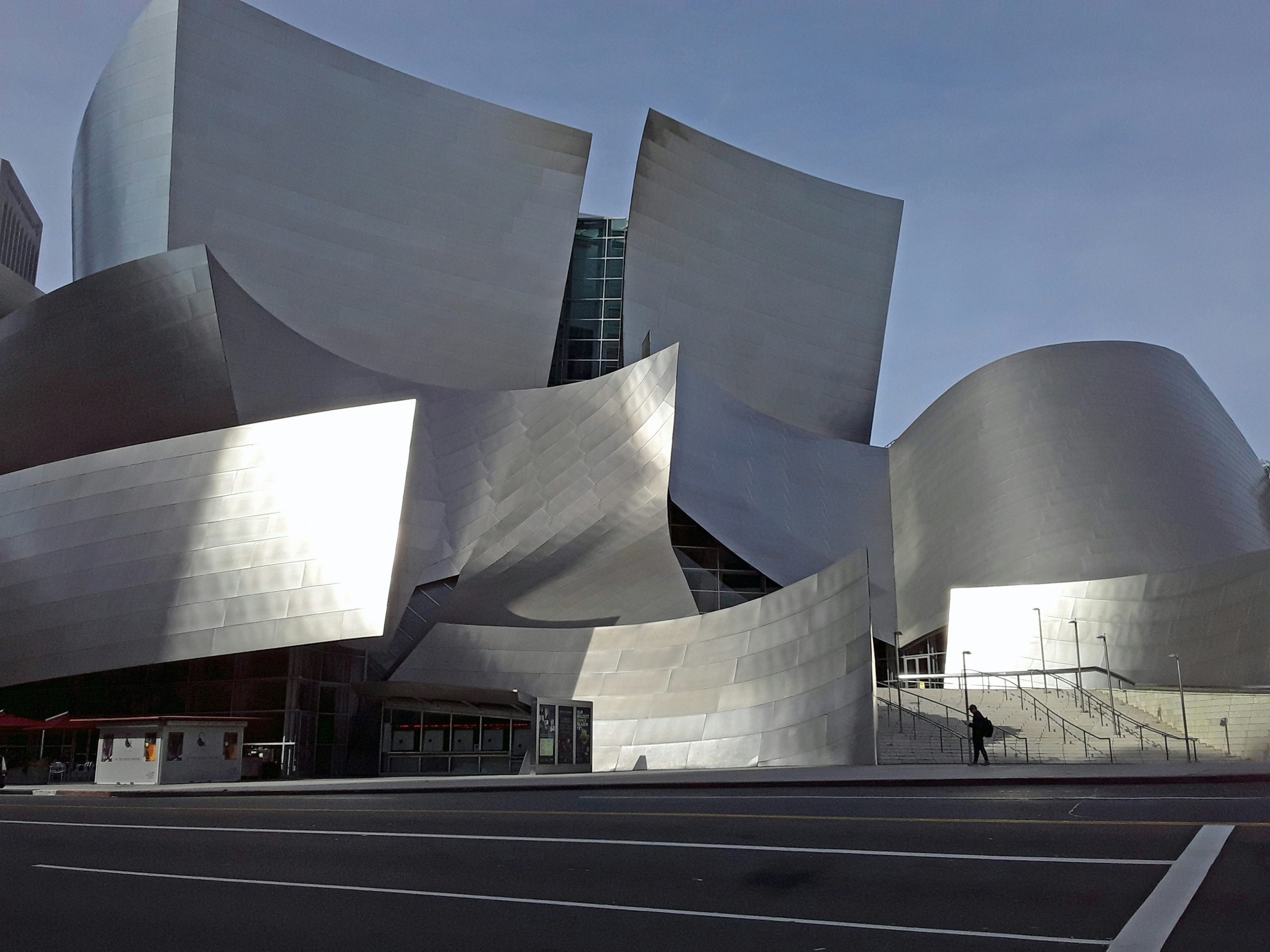

L’inconvénient le plus connu du Walt Disney Concert Hall est son problème de réflexion solaire. Certaines surfaces concaves et très réfléchissantes, notamment autour du Founders Room et du Children’s Amphitheater, ont concentré la lumière vers des immeubles voisins, des trottoirs et des voies de circulation. Les plaintes portaient sur l’éblouissement et l’augmentation locale de température.

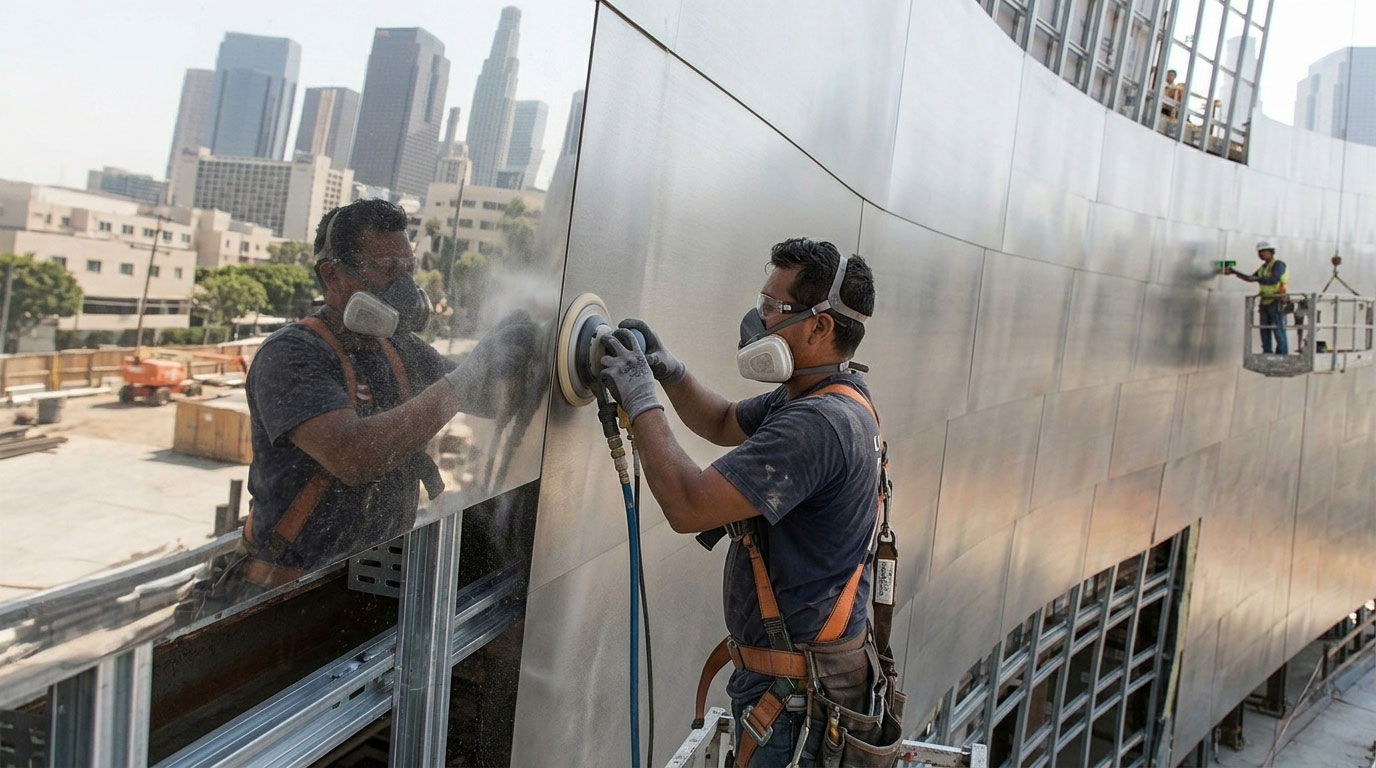

La solution a consisté à traiter les panneaux problématiques pour réduire leur caractère spéculaire, notamment par ponçage ou matage de la finition. Le résultat a réglé le problème, mais au prix d’une modification de l’effet esthétique original.

Cette histoire est devenue une leçon majeure: la performance d’une enveloppe métallique ne se limite pas à l’eau, au vent et aux charges. Elle doit aussi être évaluée dans son environnement solaire et urbain. Une surface concave polie peut agir comme un réflecteur. Sur des géométries complexes, l’analyse d’ensoleillement, d’éblouissement et de réflexion devrait faire partie intégrante du processus de conception.

10. Limites et points de vigilance pour les projets futurs

Le Walt Disney Concert Hall demeure une réussite remarquable, mais il montre aussi les limites des enveloppes métalliques hautement sculpturales.

Coût et temps de coordination. La non-répétitivité augmente les heures d’étude, de fabrication, de contrôle qualité et de pose.

Tolérances plus sévères. Le parement métallique réfléchissant amplifie les défauts de surface. Les tolérances visuelles peuvent être plus strictes que les tolérances structurales usuelles.

Maintenance et remplacement. Un panneau unique, posé dans une séquence d’emboîtement, peut être plus difficile à remplacer qu’un panneau standard de façade plane.

Risque de réflexion solaire. Les analyses optiques doivent être faites tôt, surtout avec des surfaces concaves et des finitions polies.

Dépendance au modèle numérique. Si le modèle est mal coordonné, l’erreur se propage à la fabrication. La précision numérique ne pardonne pas les hypothèses imprécises.

Sensibilité aux rayures et à la contamination. L’acier inoxydable nécessite des protocoles de manipulation, de nettoyage et de protection adaptés.

Transfert de responsabilité. Dans ce type de projet, la frontière entre architecture, ingénierie, fabrication et installation devient plus floue. Les responsabilités doivent être définies contractuellement: qui valide la géométrie, qui accepte les tolérances, qui gère les écarts de chantier, qui approuve les substitutions?

11. Ce que les ingénieurs et installateurs peuvent retenir

Le Walt Disney Concert Hall enseigne qu’une enveloppe spectaculaire n’est pas seulement un objet artistique. C’est un système de tolérances.

Pour reproduire un résultat comparable, il faut penser l’enveloppe comme une chaîne complète:

• une intention architecturale claire;
• un modèle numérique contrôlé;
• une structure primaire capable de recevoir les charges;
• une sous-structure secondaire ajustable;
• un parement mince stabilisé par plis et clips;
• des joints compatibles avec la dilatation;
• une stratégie de pose séquencée;
• un plan d’étanchéité indépendant et vérifiable;
• une analyse solaire et optique;
• un contrôle qualité de la finition.

L’image finale peut sembler libre, presque spontanée. Pourtant, la liberté apparente de cette architecture repose sur une discipline extrême. La peau du Walt Disney Concert Hall n’est pas une tôle simplement vissée sur une forme extravagante: c’est une enveloppe métallique coordonnée à trois dimensions, où chaque point d’attache participe à la continuité visuelle du geste architectural.

Conclusion

Le Walt Disney Concert Hall est devenu un monument parce qu’il a réussi à transformer une utopie plastique en réalité constructive. Son enveloppe d’acier inoxydable est à la fois une peau, un instrument de lumière, une démonstration de modélisation numérique et un avertissement pour les concepteurs: la forme libre exige plus de rigueur, non moins.

Pour les architectes, il montre qu’un matériau industriel peut devenir poésie urbaine. Pour les ingénieurs, il rappelle que la beauté d’une surface dépend de la précision de ce qui la soutient. Pour les installateurs, il prouve que la réussite d’une façade complexe se joue autant dans les détails invisibles que dans l’effet final.
