Centre Heydar Aliyev : la peau continue qui a transformé l’enveloppe de bâtiment
Historique, matériaux, sous-structure, méthodes numériques et leçons d’ingénierie pour les façades à géométrie libre

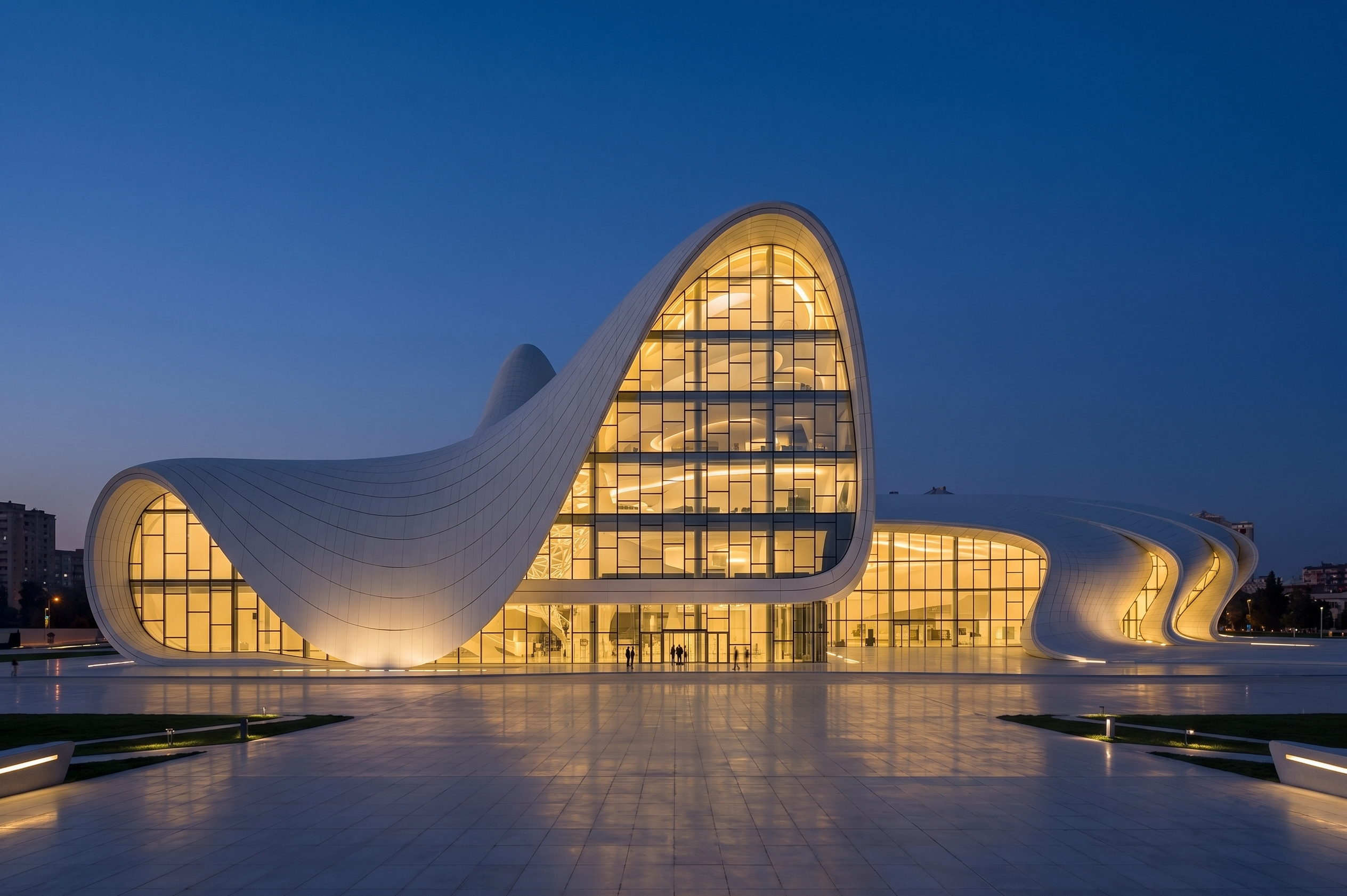

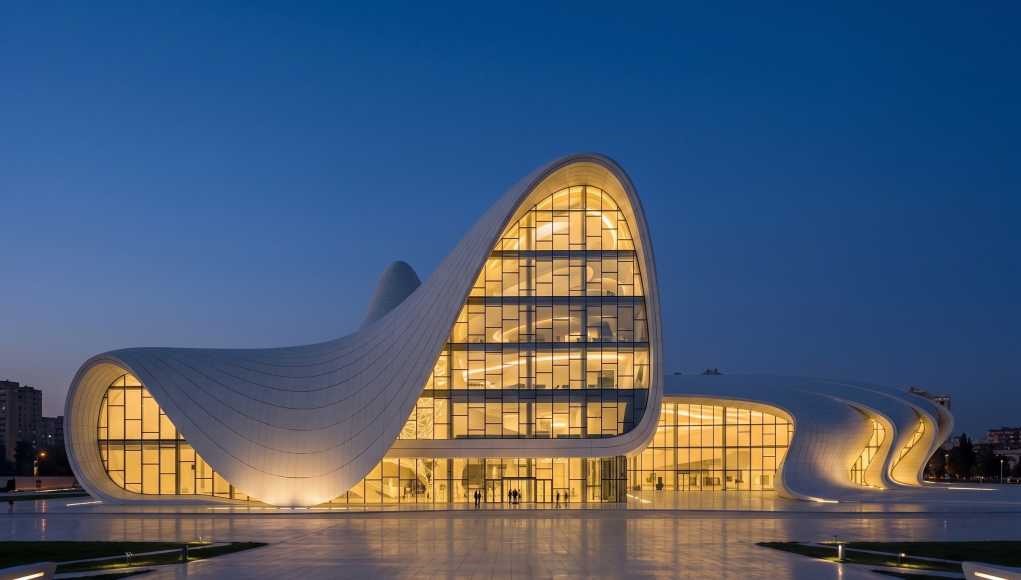

Le Centre Heydar Aliyev, à Bakou, n’est pas seulement un bâtiment spectaculaire. C’est un cas d’école sur la façon dont une idée architecturale presque liquide peut devenir une enveloppe construite, tolérancée, drainée, fixée et maintenable. Son intérêt technique est précisément là : derrière l’impression d’une peau blanche continue se cache une orchestration rigoureuse de structure spatiale, de sous-structures ajustables, de panneaux composites à géométrie unique, de joints rationalisés et de traçabilité numérique.
1. Genèse : rompre avec la monumentalité rigide sans tomber dans le simple geste iconique
Le projet naît dans un contexte très particulier : l’Azerbaïdjan post-soviétique cherche à exprimer une identité culturelle tournée vers l’avenir. En 2007, Zaha Hadid Architects est nommé architecte de conception à la suite d’un concours international. Le programme devait regrouper des fonctions publiques majeures – musée, bibliothèque et espaces de conférence – dans un bâtiment capable de devenir un repère national.
Ce projet, achevé en 2012, ne se contente pas de redéfinir la silhouette urbaine de la capitale azerbaïdjanaise ; il représente une avancée majeure dans la conception et l’exécution d’enveloppes de bâtiments complexes. Sous la direction de Zaha Hadid Architects, l’ouvrage a transcendé les limites de la constructibilité traditionnelle grâce à l’application rigoureuse du paramétricisme, un paradigme où la géométrie, la structure et la matérialité sont interdépendantes et régies par des algorithmes informatiques sophistiqués.

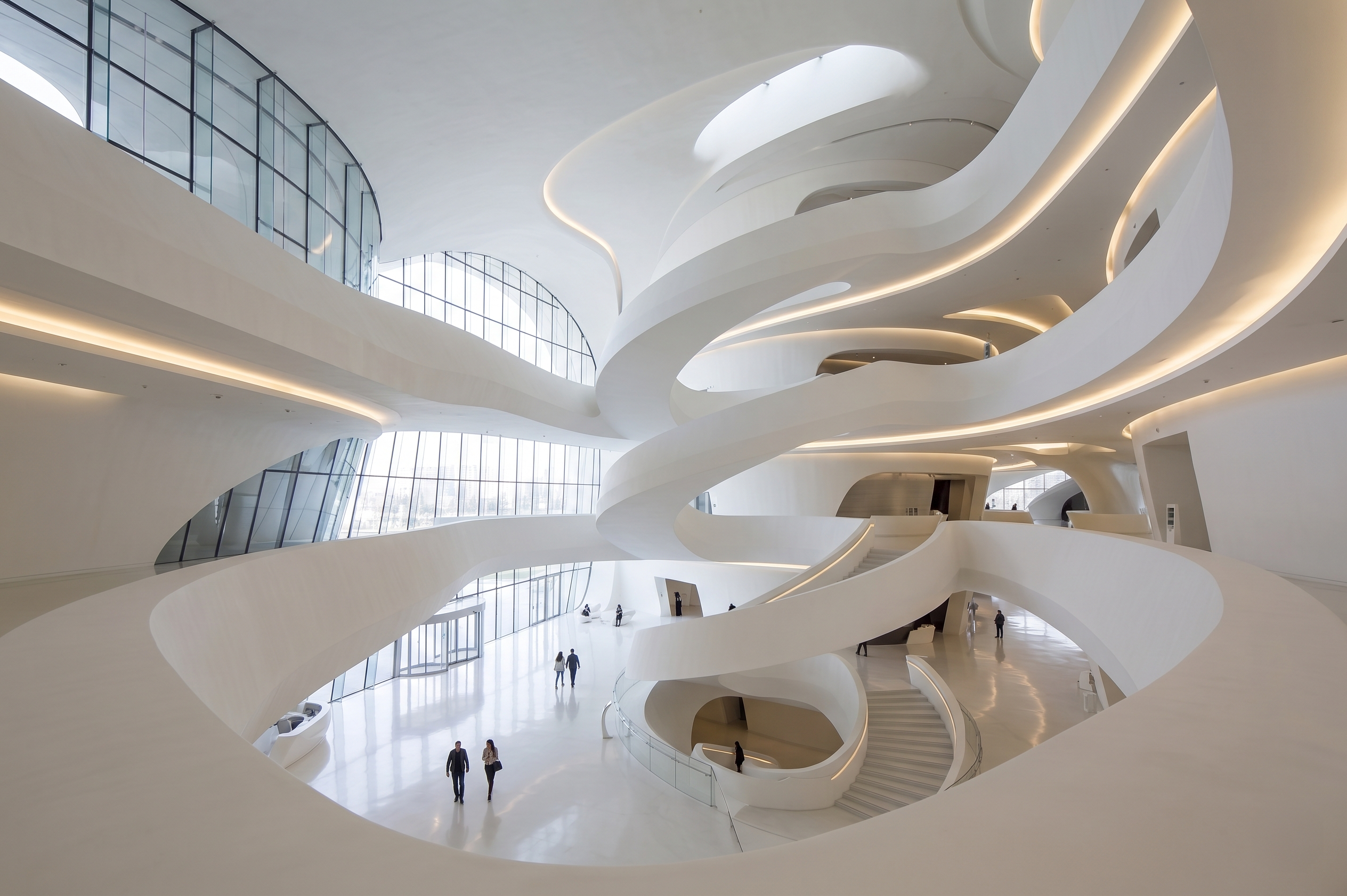

Le choix de l’enveloppe découle directement de cette ambition. Plutôt qu’un objet posé sur une place, le projet propose une continuité entre le sol urbain, le paysage, les parois verticales, la toiture et les espaces intérieurs. La peau ne se contente pas de fermer le bâtiment : elle devient le dispositif spatial principal. Zaha Hadid Architects explique que le projet cherchait à établir une relation fluide entre la place publique et l’intérieur, en rupture avec l’architecture soviétique rigide et monumentale dominante à Bakou.

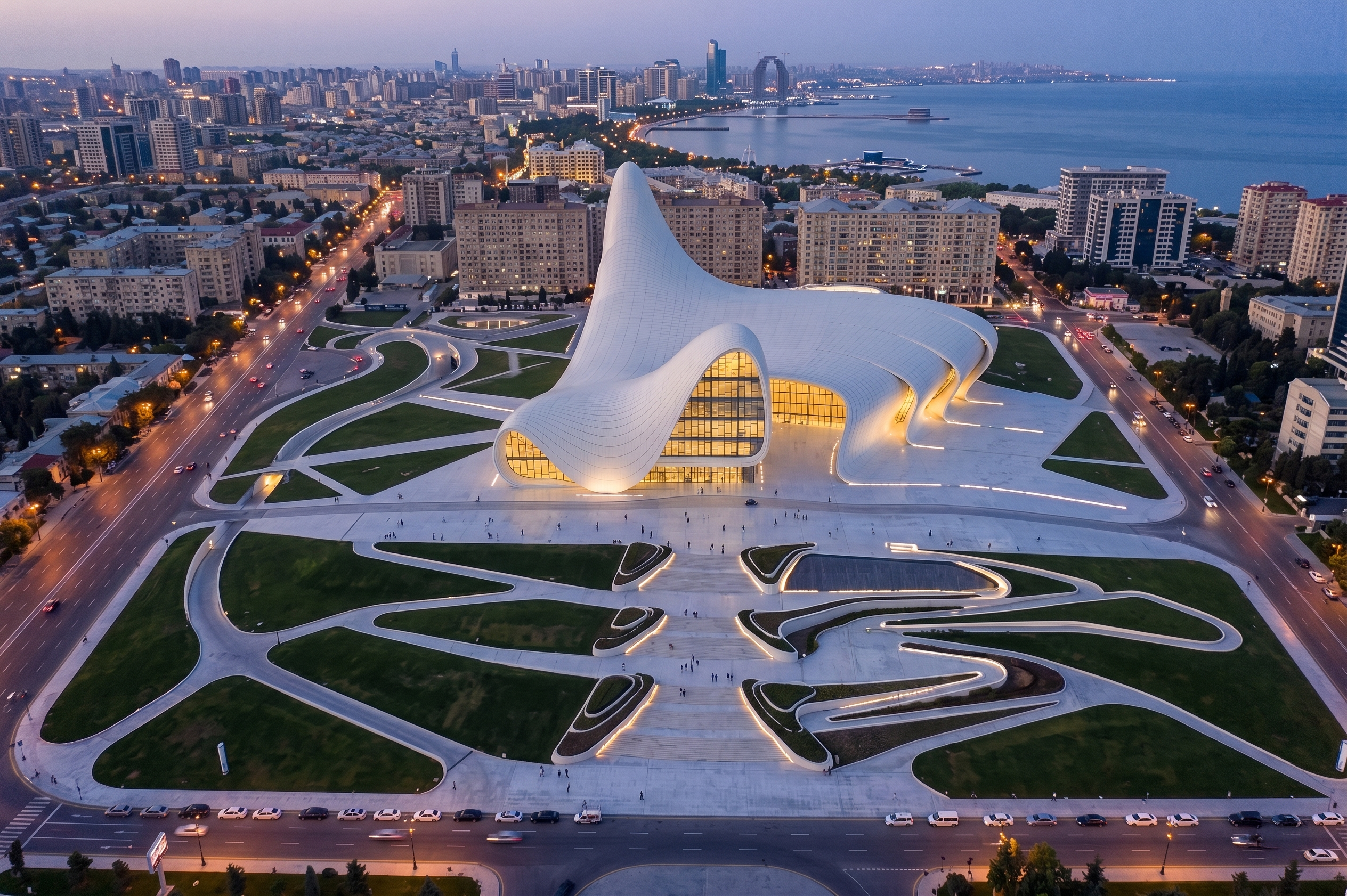

Cette continuité n’est pas qu’une affaire de style. Elle répond aussi à la topographie du site, marquée par un fort dénivelé. Le projet transforme cette contrainte en terrasses, parcours, plis et surfaces habitables. Le langage de l’enveloppe découle donc de trois forces combinées : l’identité culturelle, la topographie et la volonté de produire un intérieur public sans rupture brutale entre le dehors et le dedans.
L’investissement massif permis par les revenus pétroliers et gaziers de l’Azerbaïdjan a été le catalyseur nécessaire pour surmonter les doutes initiaux sur la faisabilité d’un tel design, souvent qualifié d’invendable à l’époque. Le projet a mobilisé une expertise internationale, incluant des ingénieurs structurels d’AKT II, des consultants en façade de Werner Sobek et des entrepreneurs de DIA Holding.

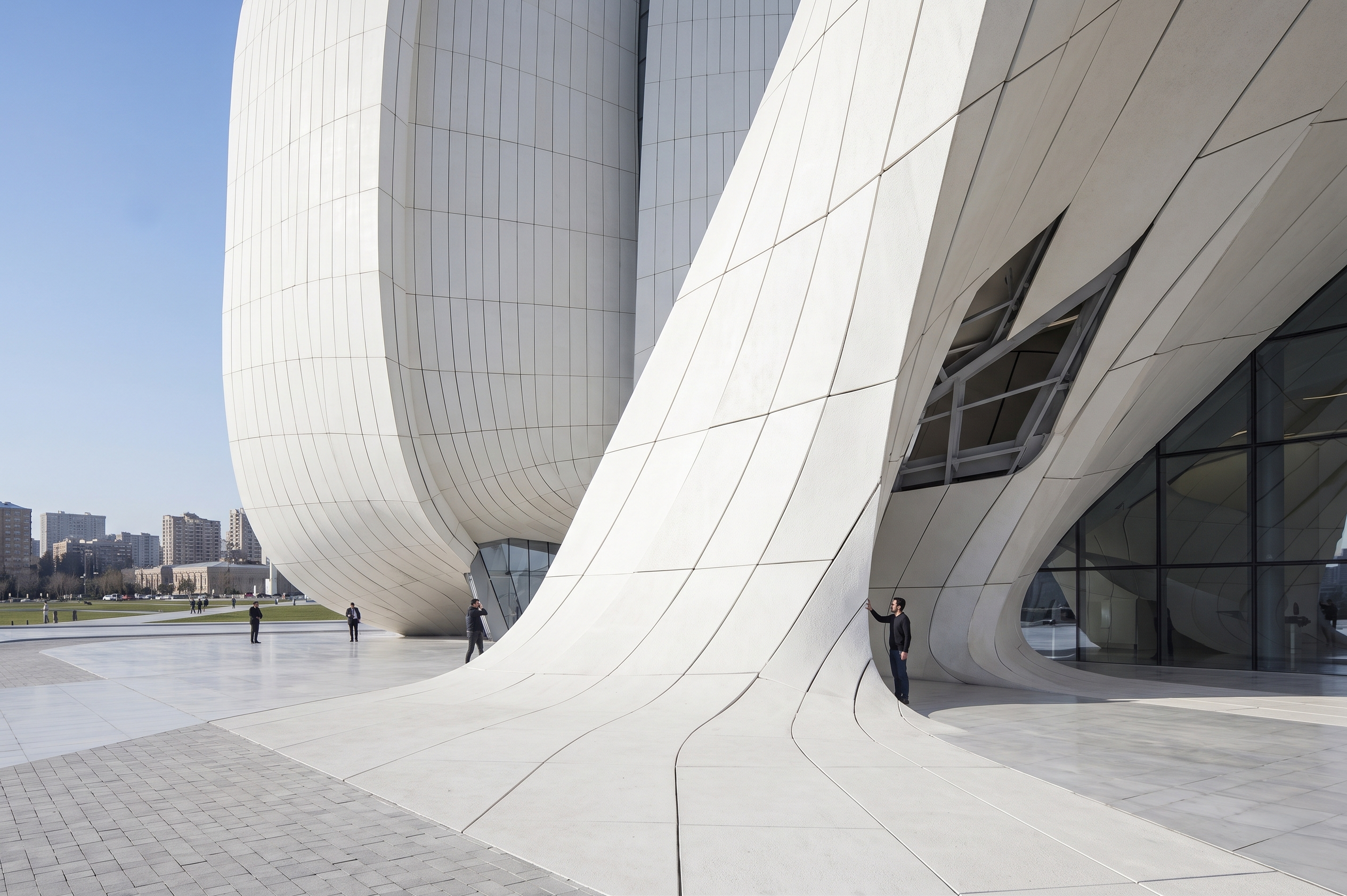

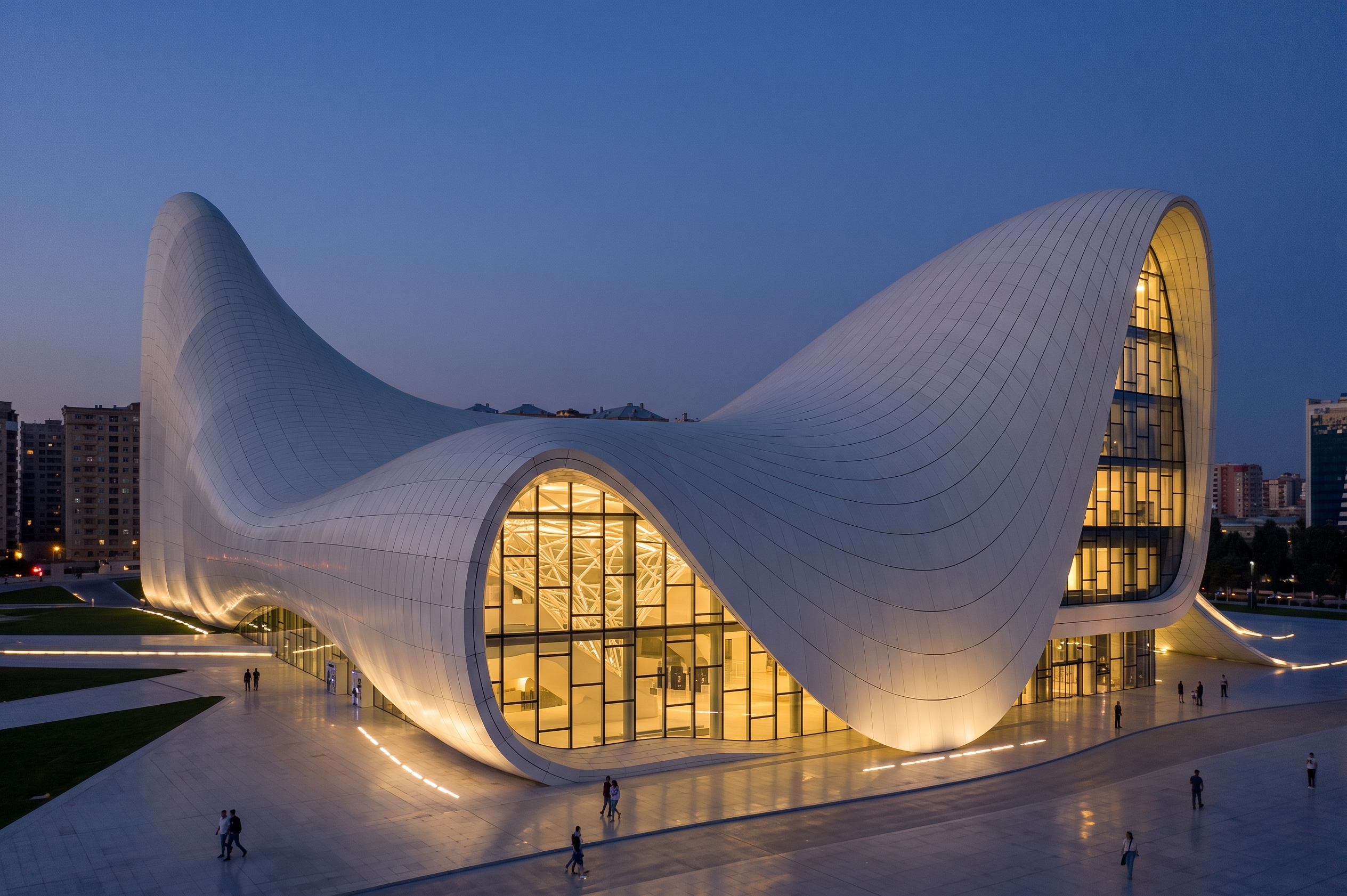

2. Une précision importante : ce n’est pas une enveloppe en simples tôles d’aluminium
L’expression « tôles minces » peut être utile pour décrire visuellement une peau mince, continue et à joints fins. Techniquement, toutefois, le parement extérieur principal du Centre Heydar Aliyev n’est pas un bardage traditionnel en tôle d’acier ou d’aluminium. La peau visible est principalement constituée de matériaux composites renforcés de fibres de verre : du GFRC, aussi appelé GRC, et du GFRP, aussi appelé GRP.
| Famille de composant | Rôle dans le système | Pourquoi ce choix |
|---|---|---|
| GFRC / GRC Béton renforcé de fibres de verre |
Zones de plaza, transitions proches du sol, surfaces soumises à davantage d’abrasion ou de contact. | Aspect minéral, bonne résistance de surface, stabilité visuelle, possibilité de réaliser des panneaux minces moulés. |
| GFRP / GRP Polyester renforcé de fibres de verre |
Peau supérieure, toiture et zones de grande enveloppe où la réduction du poids est déterminante. | Légèreté, grande plasticité formelle, fabrication répétable de panneaux non standards, réduction des efforts secondaires sur la sous-structure. |
| Acier | Structure spatiale principale, éléments secondaires, platelages ou supports d’étanchéité. | Capacité structurale, adaptabilité aux noeuds tridimensionnels, compatibilité avec fabrication CNC et montage rapide. |
| Aluminium | Principalement dans les systèmes vitrés : mur-rideau, profils extrudés, interfaces avec les grandes ouvertures. | Précision, légèreté, durabilité et intégration aux façades vitrées courbes ou inclinées. |
Le fabricant Arabian Profile indique avoir fourni environ 13 000 panneaux uniques de GRP représentant environ 40 000 m², ainsi que 3 150 panneaux de GRC représentant environ 10 000 m². Cette donnée est essentielle : l’enveloppe ne résulte pas d’un module répété à grande échelle, mais d’une industrialisation de la non-répétition.
Principe simplifié : la peau architecturale est découplée de la structure principale par une sous-structure réglable.
3. Le vrai défi : faire cohabiter une grille structurelle rigide et une surface libre
La structure du bâtiment associe deux familles principales : une structure en béton armé pour certains noyaux, planchers et voiles, et une structure spatiale en acier pour supporter les grandes surfaces libres. Cette stratégie a permis de dégager de grands espaces intérieurs sans colonnes apparentes, tout en absorbant certains éléments verticaux dans l’enveloppe et les façades vitrées.
L’Ossature Spatiale MERO-TSK
Le système d’ossature spatiale, fourni par le spécialiste allemand MERO-TSK, agit comme l’endosquelette du bâtiment. Ce système est composé de tubes en acier (membres) reliés par des nœuds sphériques massifs. En raison de la géométrie à double courbure, presque chaque nœud et chaque tube est unique, ce qui a nécessité une fabrication automatisée par commande numérique (CNC).
| Composant de la structure spatiale | Spécifications et détails | Source |
|---|---|---|
| Système utilisé | MERO KK — nœuds à billes d’acier solides et membres tubulaires CHS | 1 |
| Diamètre des nœuds | Entre 110 mm et 350 mm | 2 |
| Membres tubulaires | Tubes CHS de 60,3 mm à 273 mm de diamètre | 2 |
| Longueur des membres | Jusqu’à 4,5 mètres | 2 |
| Nombre de trous taraudés | Jusqu’à 16 trous par nœud, orientés dans des directions variées | 2 |
| Protection anticorrosion | Galvanisation et revêtement de protection selon DIN EN ISO 12944 | 3 |
| Poids de l’acier structurel | Environ 5 500 tonnes pour l’enveloppe structurale | 4 |
La structure spatiale joue ici le rôle d’un squelette tridimensionnel. Elle fournit une base stable, mais elle ne peut pas, à elle seule, produire la perfection visuelle de la peau. Entre ce squelette et le parement final, il faut une interface : la sous-structure. C’est elle qui convertit une trame de points structurels en une surface continue, avec les bons décalages, les bonnes tolérances, les bons plans de fixation et les bonnes lignes de joints.
La difficulté est double. D’un côté, la structure primaire doit résister aux charges de gravité, aux effets du vent, aux mouvements thermiques et aux actions sismiques. De l’autre, la peau doit rester régulière, lisse, alignée et lisible, même si chaque panneau possède une forme et une position propres. Le secret n’est donc pas l’absence de complexité, mais son transfert vers une couche invisible : l’ingénierie d’interface.
4. Sous-structure de fixation : l’art de créer une peau lisse sans vis apparente
Pour un entrepreneur en enveloppe, la question centrale n’est pas seulement « quel panneau poser? », mais « comment matérialiser, sur chantier, une géométrie qui n’a presque aucun repère orthogonal? ». La solution repose sur une sous-structure hiérarchisée et réglable.
1. Référence primaire
La structure spatiale acier fournit les noeuds et les lignes de support. Elle demeure le repère global, mais elle n’est pas directement le plan final de parement.
2. Ossature secondaire
Des éléments secondaires reprennent les écarts entre la structure et la peau. Leur rôle est de créer des lignes d’appui plus proches de la géométrie réelle des panneaux.
3. Fixations ajustables
Des pattes, rails, plaques, tiges ou interfaces réglables absorbent les tolérances cumulées de fabrication, de montage, de structure et de panneaux.
4. Panneau rapporté
Le panneau composite agit comme écran pare-pluie. Les attaches sont dissimulées dans les joints ou derrière la peau, afin de préserver la lecture continue de la surface.

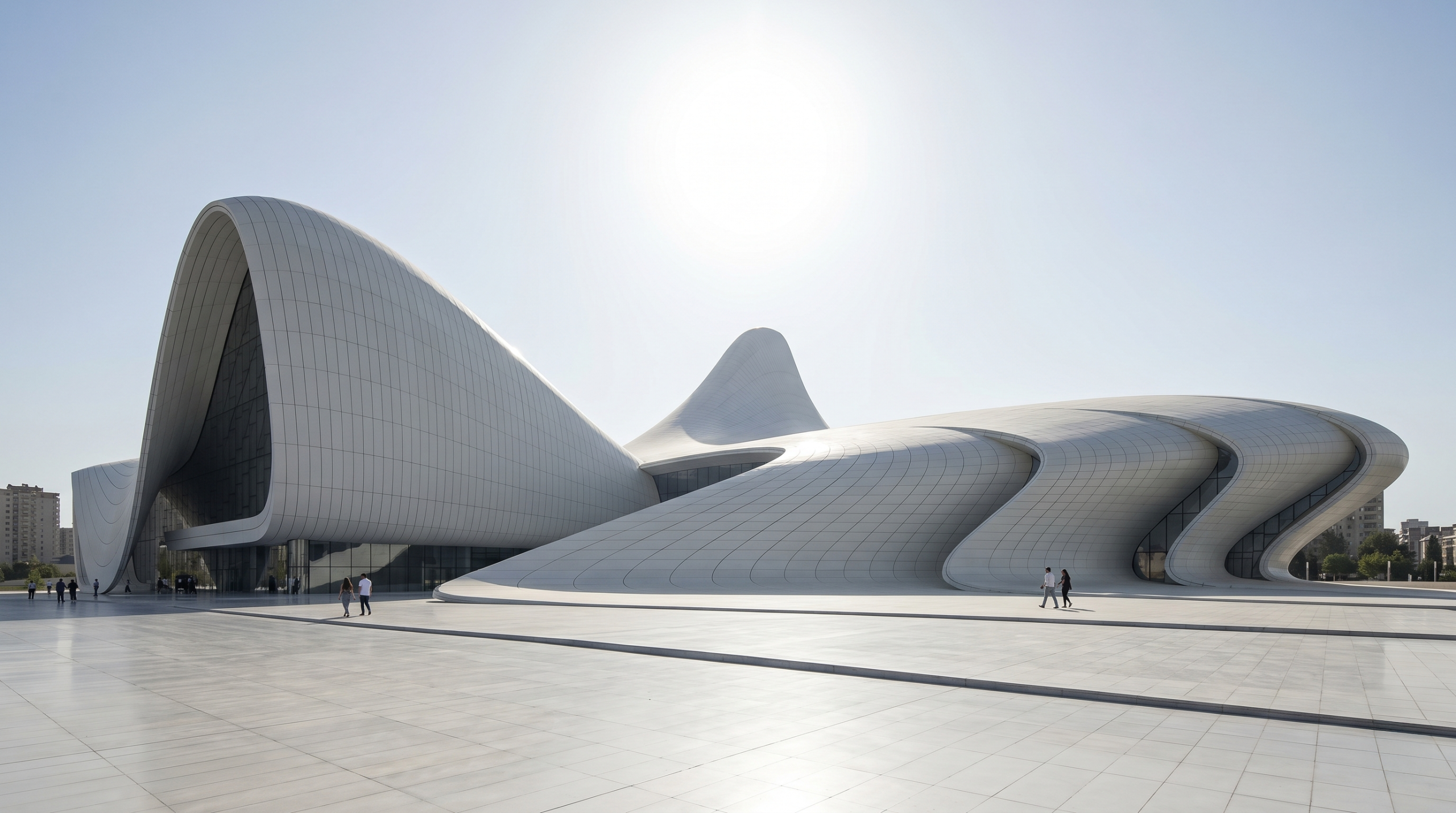

Les joints entre panneaux ne sont pas des accidents visuels. Ils deviennent une part du langage architectural. Zaha Hadid Architects les décrit comme le « rythme » de la surface. Pour les ingénieurs, ces joints sont aussi une réponse pragmatique à la manutention, au transport, à la fabrication, au drainage, aux mouvements thermiques, aux déformations structurelles, au vent et aux sollicitations sismiques.
Ce point mérite d’être souligné : une peau véritablement sans joints aurait été irréaliste. Le génie du projet n’est pas de nier les joints, mais de les intégrer à la composition. Le fini semble continu parce que les joints sont rationalisés, alignés avec les flux de la géométrie et dimensionnés pour être à la fois fonctionnels et graphiques.
5. Les secrets d’installation : passer de la maquette numérique au millimètre de chantier
Pour des milliers de panneaux uniques, la logistique devient un problème d’ingénierie à part entière. Une erreur de repérage peut faire perdre des heures, voire rendre impossible l’alignement d’une zone entière. Les sources spécialisées rapportent que les panneaux ont reçu des micro-puces ou identifiants de traçabilité afin de relier chaque élément à son historique, sa géométrie et sa position de montage. Cette stratégie a accéléré la pose et réduit le risque d’erreur.
Pour les entrepreneurs, la leçon est très actuelle : lorsque les panneaux ne sont plus interchangeables, le chantier doit fonctionner comme une chaîne numérique. Chaque pièce doit être nommée, localisée, suivie, contrôlée et posée selon une séquence. L’installation réussie d’une enveloppe libre repose autant sur la donnée que sur le geste de pose.

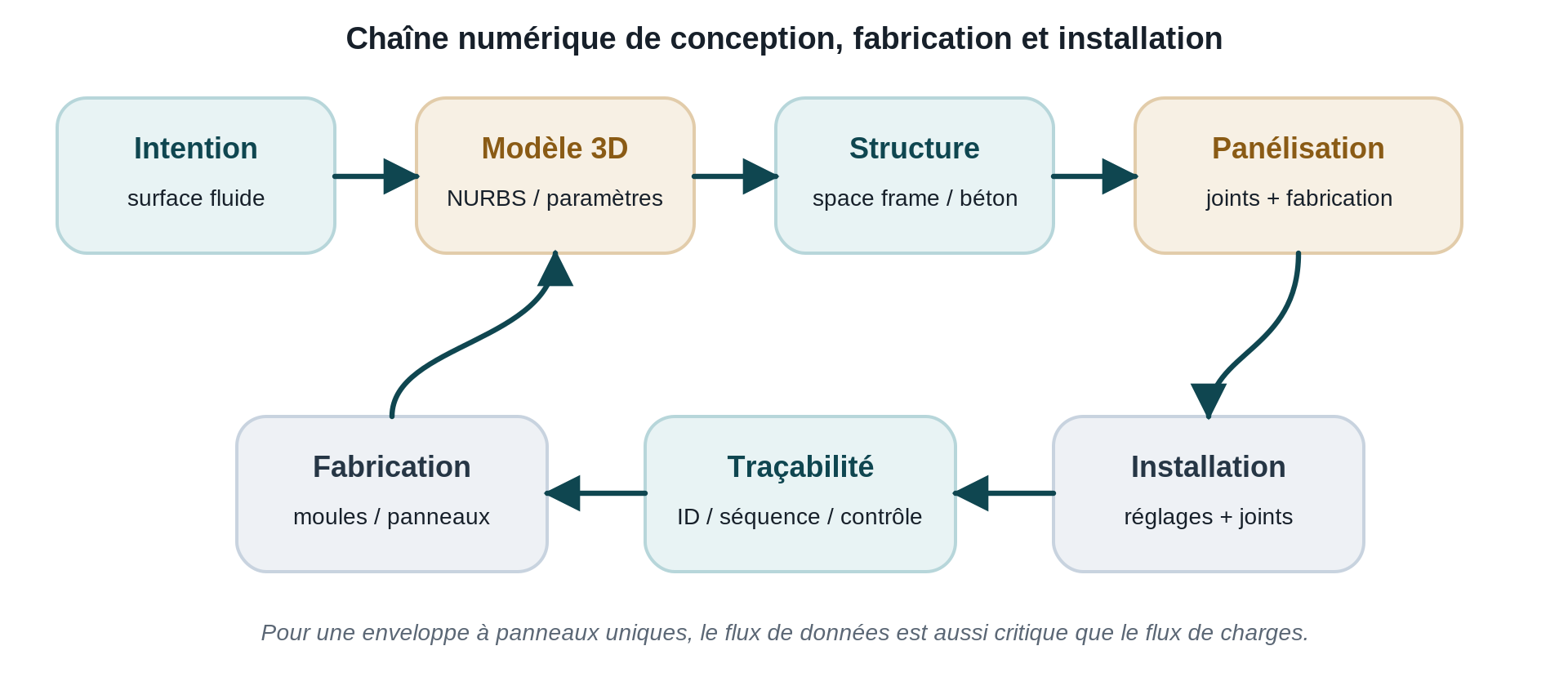

6. Outils numériques : la façade comme base de données géométrique
Le Centre Heydar Aliyev est emblématique de l’architecture paramétrique, mais il faut comprendre ce terme dans son sens constructif. Le paramétrique n’est pas seulement un style de courbes : c’est une méthode pour contrôler des dépendances. Une modification de courbure influence la structure, la subdivision en panneaux, la position des joints, les rayons admissibles, la faisabilité de moulage, le poids propre, l’interface de fixation et le drainage.
Les sources publiques mentionnent explicitement l’usage d’outils avancés de modélisation, de coordination et de rationalisation géométrique. Les écosystèmes typiquement associés à ce type de réalisation incluent Rhino/Grasshopper pour la génération et la rationalisation de surfaces, des environnements de type CATIA/Digital Project pour la gestion de géométrie de fabrication dans les projets complexes, des logiciels d’analyse par éléments finis pour la structure, et des plateformes 3D spécialisées pour la panélisation. Dans le cas de l’enveloppe, Newtecnic est cité comme spécialiste numérique associé au développement d’un logiciel 3D de panélisation pour Arabian Profile.
| Outil ou famille d’outil | Usage probable / rapporté | Ce que cela permet aux équipes |
|---|---|---|
| Modélisation NURBS et paramétrique | Définition de surfaces continues, lignes de plis, joints et subdivisions. | Éviter la facettisation grossière et garder la continuité de courbure. |
| Coordination 3D / BIM avancé | Détection des collisions, interfaces structure-peau, contrôle des tolérances. | Faire dialoguer architectes, ingénieurs, fabricants et installateurs. |
| FEA / calculs structurels | Validation de la structure spatiale, des porte-à-faux, des déformations et des actions climatiques/sismiques. | Vérifier que la forme libre reste structurellement robuste. |
| Panélisation numérique | Rationalisation des panneaux, contrôle des joints, données de fabrication. | Transformer une surface libre en éléments manufacturables, transportables et posables. |
| Traçabilité par puce / identifiant | Association de chaque panneau à sa position, sa géométrie et sa séquence. | Réduire les erreurs de chantier et accélérer l’installation. |
7. Ce que les ingénieurs et installateurs peuvent retenir
- Rationaliser sans appauvrir. La géométrie libre doit être divisée en panneaux selon des règles de fabrication, de transport et de montage, mais sans détruire l’intention architecturale.
- Découpler la structure et la peau. La sous-structure doit absorber les tolérances et mouvements sans transférer directement chaque irrégularité structurelle au parement visible.
- Concevoir les joints comme des organes techniques. Les joints gèrent drainage, dilatation, accès aux attaches, remplacement local et lecture visuelle de l’échelle.
- Donner une identité numérique aux composants. Pour des panneaux uniques, une simple nomenclature papier est insuffisante. La traçabilité doit accompagner la fabrication, la livraison, l’entreposage et la pose.
- Faire travailler les fabricants tôt. Les limites de moule, de rayon, de poids, de manutention et de fini doivent influencer le design avant que la géométrie soit figée.
8. Inconvénients et limites : le prix technique de la fluidité
Aucune prouesse de ce type n’est gratuite. Le Centre Heydar Aliyev reste une référence, mais il expose aussi les limites des enveloppes ultra-complexes.
Maintenance d’une peau blanche
Bakou présente un climat exigeant et un environnement industriel marqué. Les surfaces blanches et courbes rendent les salissures visibles et compliquent l’accès pour le nettoyage.
Étanchéité difficile à diagnostiquer
Dans un système pare-pluie complexe, la peau visible n’est pas la seule barrière. Si la membrane ou les interfaces sous-jacentes posent problème, la localisation d’une fuite peut devenir longue et coûteuse.
Coût de non-répétition
La beauté de la surface vient de la variation. Mais la variation multiplie moules, données, contrôles, temps d’atelier et risques logistiques.
Dépendance au modèle numérique
Un projet de ce type exige une discipline extrême dans la gestion des versions. Une donnée mal coordonnée peut affecter simultanément structure, panneaux, attaches et séquence de pose.
Ces limites ne condamnent pas la géométrie libre. Elles rappellent plutôt qu’une enveloppe paramétrique doit être pensée comme un système complet : architecture, structure, parement, étanchéité, accès, maintenance et remplacement. La forme est spectaculaire; l’exploitation doit rester réaliste.
Conclusion : l’enveloppe n’est plus une peau, c’est une infrastructure de précision
Le Centre Heydar Aliyev démontre que les enveloppes contemporaines les plus ambitieuses ne se résument plus à un choix de matériau. Elles résultent d’un écosystème : modèle numérique, rationalisation, structure spatiale, sous-structure réglable, composites moulés, joints actifs, traçabilité et contrôle de chantier.
Pour la communauté des ingénieurs et installateurs, l’ouvrage livre une leçon majeure : l’innovation n’est pas seulement dans la courbe, mais dans la capacité à rendre cette courbe constructible. La peau blanche du Centre Heydar Aliyev semble flotter parce que des milliers de décisions invisibles – géométriques, mécaniques, logistiques et numériques – ont été coordonnées avec une précision inhabituelle.
En ce sens, le bâtiment demeure un jalon : il a montré que la façade peut devenir un paysage, que la structure peut disparaître dans l’enveloppe, et que l’entrepreneur spécialisé en enveloppe devient, dans ce type de projet, un acteur central de la faisabilité architecturale.
