Technologie de l’enveloppe du bâtiment
Verre électrochrome et verre opaque PDLC : l’avènement de la transparence intelligente
Le verre intelligent transforme progressivement la façade et les aménagements intérieurs en systèmes actifs, capables de moduler la lumière, la chaleur, l’intimité et le confort des occupants.
1. Introduction
Imaginez un vitrage capable de s’assombrir à partir d’une simple commande sur téléphone intelligent, de réagir automatiquement à l’intensité du rayonnement solaire ou encore de devenir opaque à la demande. Le tout, sans recourir à des stores, rideaux ou dispositifs d’occultation encombrants. C’est précisément la promesse du verre intelligent.
Communément désigné sous le terme de « verre intelligent », ce type de vitrage transforme progressivement l’architecture contemporaine en combinant performance énergétique, confort visuel, contrôle solaire et qualité esthétique.
Cette technologie est déjà intégrée à plusieurs bâtiments emblématiques. À la Tour Saint-Gobain, située à Paris La Défense, le vitrage dynamique s’adapte automatiquement à l’ensoleillement afin de limiter les gains thermiques et de réduire l’éblouissement. À Montréal, dans la Tour des Canadiens, plusieurs copropriétés utilisent quant à elles des films intelligents permettant de moduler l’intimité et l’apport lumineux sans compromettre entièrement la relation visuelle avec l’extérieur.

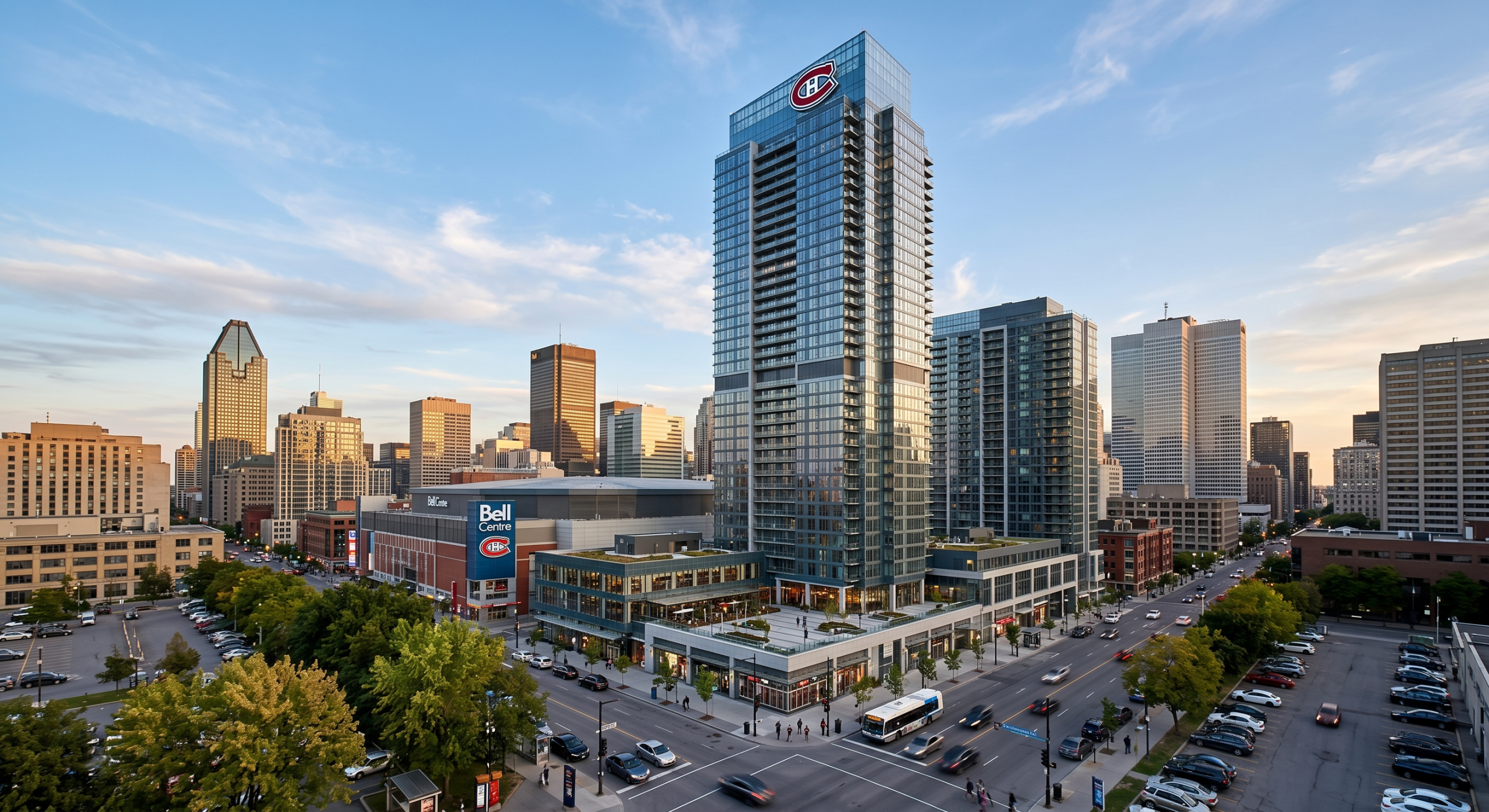

Tour des Canadiens, Montréal — exemple d’application résidentielle du verre intelligent.
2. Transition vers les technologies
Mais comment une faible sollicitation électrique peut-elle modifier l’apparence d’un vitrage au point de le rendre teinté, voire opaque? Pour le comprendre, il faut examiner les principes physiques et chimiques qui se cachent derrière ces technologies de vitrage dynamique.
3. Quels sont les principaux types de verres intelligents?
On distingue généralement trois grandes familles de verres intelligents, chacune reposant sur un principe de fonctionnement distinct et répondant à des besoins spécifiques.
Le verre électrochrome
Le verre électrochrome modifie sa teinte ou son niveau de transmission lumineuse sous l’effet d’une faible tension électrique. Cette impulsion permet de déclencher la transition entre un état clair, un état teinté ou des niveaux intermédiaires de modulation solaire.

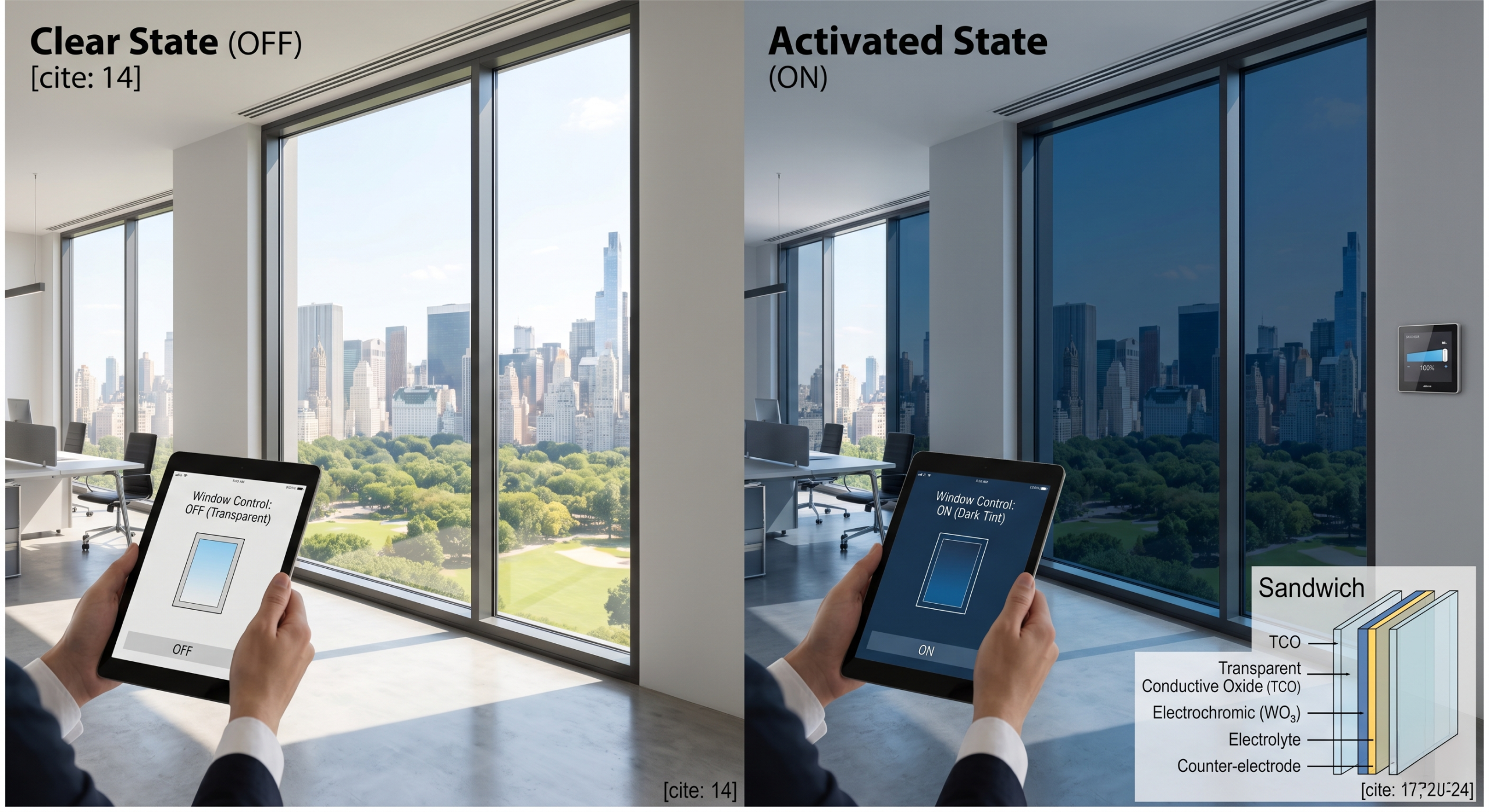

Verre électrochrome en état clair et en état teinté.
Vidéo suggérée — SageGlass :
Le verre thermochrome ou photochrome
Le verre thermochrome ou photochrome change automatiquement d’apparence sans intervention directe de l’utilisateur. Il réagit directement à la température ou à l’intensité lumineuse en modifiant sa teinte, sans nécessiter d’alimentation électrique pour déclencher la transition. Il est parfois utilisé dans les verres de lunettes pour passer d’un état clair à un état teinté ou fumé.
Exemple de verre thermochrome ou photochrome.
Le verre PDLC (Polymer Dispersed Liquid Crystal)
La technologie PDLC permet de faire passer un vitrage d’un état transparent à un état opaque. Elle constitue donc une solution particulièrement adaptée aux espaces nécessitant un contrôle immédiat de l’intimité ou de la confidentialité.
Verre PDLC en état transparent et en état opaque.
Vidéo suggérée — Privacy Glass :
Dans cet article, le verre thermochrome ne sera pas traité en détail, puisque sa transition n’est pas directement contrôlable par l’utilisateur.
Pour rendre ces transitions possibles, le vitrage doit intégrer une couche active capable de réagir à une sollicitation électrique ou à une variation environnementale, selon la technologie utilisée. Cette couche peut être appliquée sous forme de film sur la face intérieure d’un vitrage existant. Pour une solution plus durable et mieux protégée, elle peut également être intégrée directement entre les feuilles de verre, à l’intérieur d’une unité scellée ou laminée.
Lorsqu’elle est encapsulée entre les feuilles de verre, la couche fonctionnelle bénéficie d’une meilleure protection contre les agressions mécaniques et environnementales, ce qui rend le vitrage compatible avec certaines applications extérieures.
4. Qu’est-ce que le verre électrochrome?
Le verre électrochrome est un vitrage dynamique dont la transmission lumineuse et solaire varie sous l’effet d’une faible tension électrique. Contrairement au verre PDLC, qui devient opaque ou laiteux afin de préserver l’intimité, le verre électrochrome se teinte progressivement tout en maintenant une certaine transparence visuelle vers l’extérieur.

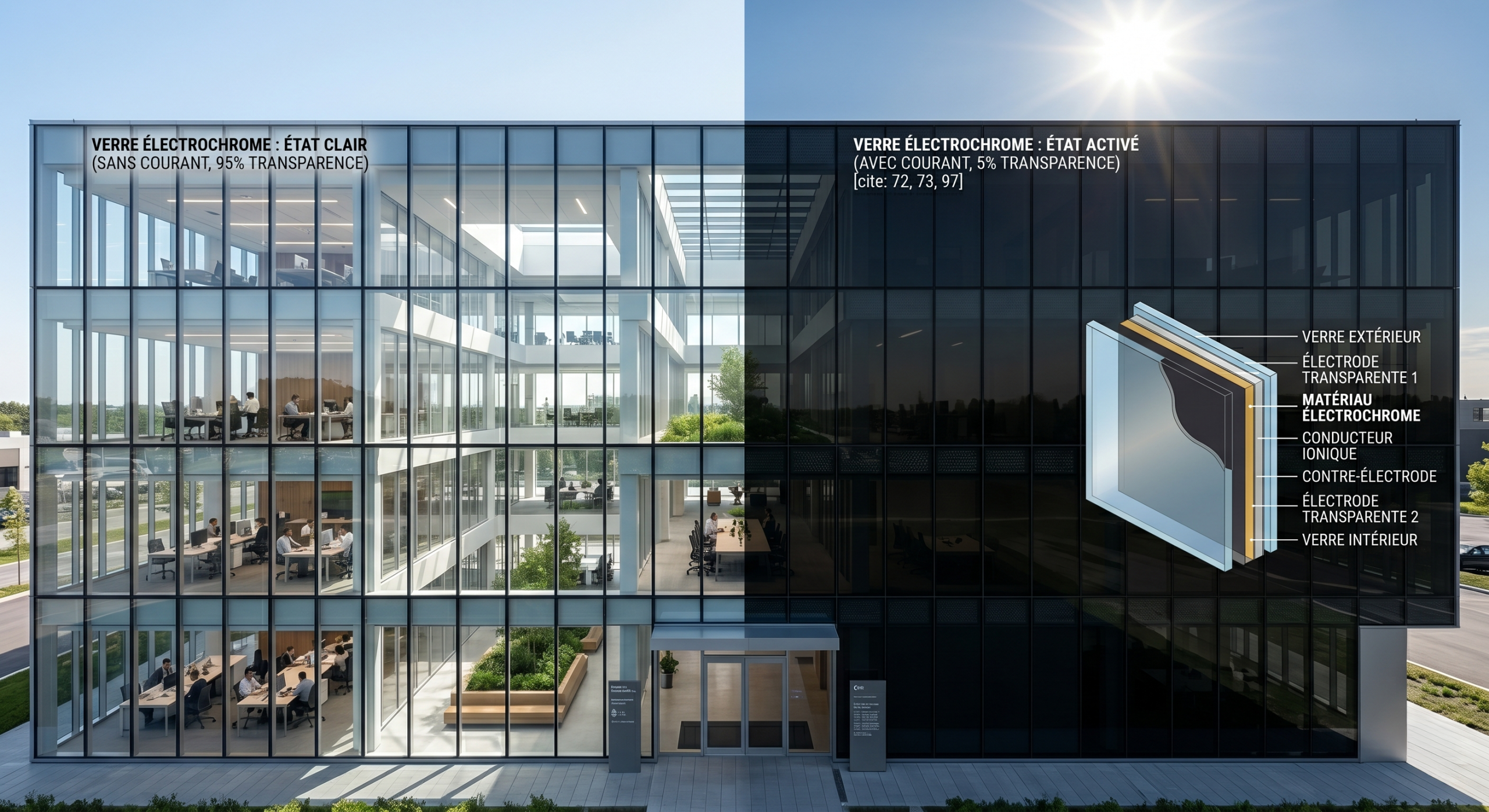

Façade intégrant du verre électrochrome.
Les trois états principaux
- État clair : transmission maximale de la lumière naturelle.
- État teinté : réduction de la chaleur, des infrarouges et de l’éblouissement.
- États intermédiaires : modulation précise selon les besoins de l’utilisateur ou du bâtiment.

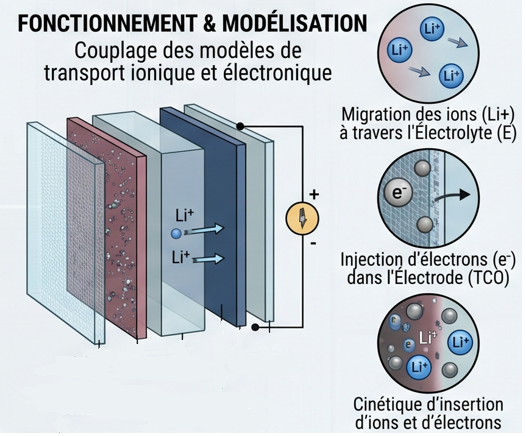

Pour comprendre le changement d’état du verre électrochrome, il faut s’intéresser à sa structure interne et à l’empilement des couches fonctionnelles qui composent le vitrage. Il ne s’agit donc pas d’un vitrage conventionnel, mais d’un système multicouche sophistiqué, constitué de films fonctionnels extrêmement minces.
Composition générale du dispositif
- Électrode conductrice transparente : permet au courant de circuler sur toute la surface.
- Contre-électrode : agit comme réservoir d’ions lorsque le vitrage est à l’état clair, puis participe à leur transfert lors du processus de coloration.
- Couche électrochrome : couche active responsable de la modification de la teinte du vitrage lorsque la tension électrique est appliquée.
- Électrolyte ou conducteur ionique : permet le passage des ions, mais bloque les électrons.
- Contre-électrode : agit comme réservoir d’ions lorsque le vitrage est à l’état clair, puis participe à leur transfert lors du processus de coloration.
- Couche électrochrome : couche active responsable de la modification de la teinte du vitrage lorsque la tension électrique est appliquée.
- Seconde électrode conductrice : ferme le circuit.
La transition entre l’état clair et l’état teinté repose sur une réaction électrochimique de type réduction-oxydation, au cours de laquelle des ions et des électrons se déplacent à travers les couches fonctionnelles du vitrage.
Comment fonctionne la coloration?
Lorsqu’une faible tension électrique, généralement inférieure à quelques volts, est appliquée, les ions lithium et les électrons migrent vers la couche électrochrome. Les ions s’insèrent alors dans la structure du matériau électrochrome, souvent à base de trioxyde de tungstène, ce qui modifie ses propriétés optiques et augmente sa capacité d’absorption lumineuse.
Le vitrage prend alors une coloration plus foncée, généralement dans des nuances de bleu ou de gris, selon la composition du système utilisé.
Comment s’effectue la décoloration?
Lorsque la polarité électrique est inversée, les ions quittent la couche électrochrome et migrent de nouveau vers la contre-électrode. Le vitrage retrouve alors progressivement son état clair initial.

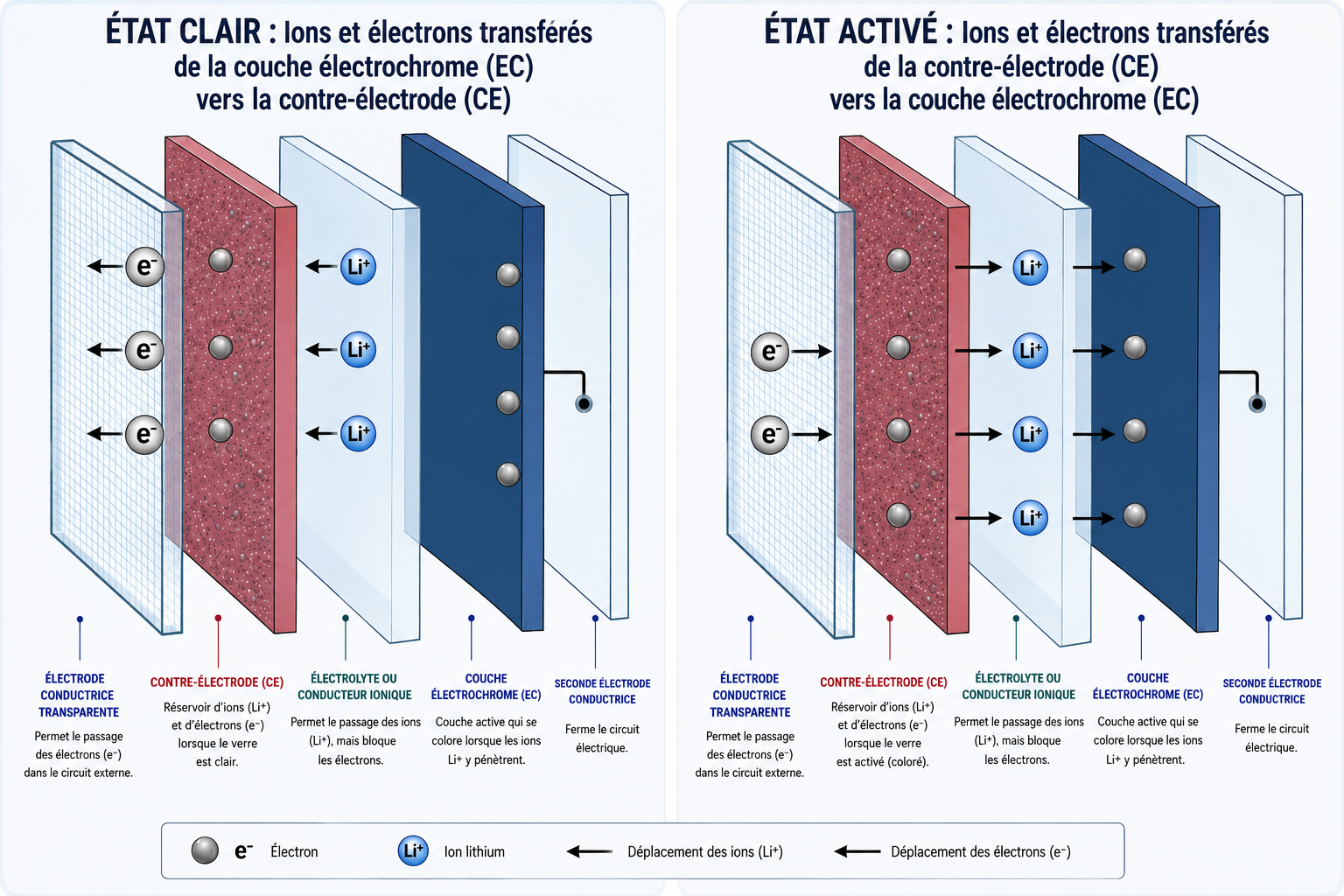

Coloration versus Décoloration du verre électrochrome après inversion de la polarité électrique.
5. Quels sont les avantages du verre intelligent?
Au-delà de son caractère technologique et de son impact esthétique sur l’architecture du bâtiment, le verre intelligent offre plusieurs avantages fonctionnels majeurs.
Efficacité énergétique et thermique
En réduisant fortement la transmission du rayonnement solaire direct, le verre électrochrome contribue à limiter les gains thermiques estivaux et, par conséquent, à diminuer les besoins en climatisation. En période hivernale, il peut au contraire demeurer en état clair afin de favoriser les apports solaires passifs et de contribuer au chauffage naturel des espaces intérieurs.
Cette modulation saisonnière permet de réduire les besoins annuels en chauffage et en climatisation, avec un potentiel d’économie énergétique significatif selon l’orientation du bâtiment, le climat, le ratio de surface vitrée et la stratégie de contrôle retenue.
Confort visuel et santé
Dans les environnements de bureaux contemporains, l’éblouissement sur les écrans constitue l’une des principales sources d’inconfort visuel. Le verre intelligent permet de réduire cet inconfort sans sacrifier la vue vers l’extérieur, contribuant ainsi à améliorer le bien-être, la concentration et la productivité des occupants.
Protection contre les UV
Ces vitrages bloquent la quasi-totalité des rayons UV, protégeant ainsi les meubles, tapis et œuvres d’art contre la décoloration prématurée.
6. Le verre PDLC
Comme mentionné précédemment, le verre PDLC, ou verre à cristaux liquides dispersés dans un polymère, permet de faire passer un vitrage d’un état transparent à un état opaque. Sa vocation diffère donc de celle du verre électrochrome : alors que ce dernier vise principalement le contrôle solaire, le verre PDLC est destiné avant tout à la gestion de l’intimité et de la confidentialité.
Il peut, par exemple, transformer une salle de réunion vitrée en espace confidentiel, rendre une paroi de douche opaque durant son utilisation ou encore servir de surface de projection dans certains aménagements intérieurs.
Son fonctionnement repose également sur une sollicitation électrique, mais le mécanisme physique diffère fondamentalement de celui du verre électrochrome. En l’absence de courant électrique, les cristaux liquides sont orientés de manière désordonnée dans la matrice polymère. Cette orientation aléatoire diffuse la lumière incidente, ce qui donne au vitrage son apparence opaque et laiteuse.
Lorsque le courant est appliqué à la couche active, les cristaux liquides s’alignent rapidement dans la direction du champ électrique. Cet alignement permet à la lumière de traverser le vitrage avec beaucoup moins de diffusion, ce qui lui redonne son apparence transparente.
Contrairement au verre électrochrome, le verre PDLC ne fonctionne généralement pas par modulation progressive : il passe plutôt de manière quasi instantanée d’un état opaque à un état transparent.
Pour passer à un vitrage clair, il faut faire passer un courant électrique dans la couche réactive. Pour maintenir l’état transparent, un courant doit être conservé dans la couche active. La consommation typique d’un vitrage PDLC se situe souvent dans une plage de quelques watts par mètre carré. À l’inverse, le verre électrochrome ne consomme de l’énergie que durant la phase de transition, ce qui explique son avantage énergétique pour les applications de contrôle solaire à long terme.
Guide d’installation : du câblage à la finition
L’installation d’un vitrage électrochrome ou PDLC exige une coordination rigoureuse entre le vitrier, l’électricien, le concepteur du système de façade et, dans certains cas, l’intégrateur en automatisation du bâtiment. Il ne s’agit plus uniquement d’un élément de vitrage traditionnel, mais d’un composant actif du bâtiment, à la fois architectural, électrique et fonctionnel.
1ère étape : la préparation de la feuillure
Le cadre doit être conçu dès la phase de conception pour permettre le passage, la protection et la dissimulation des câbles électriques. Contrairement à un vitrage conventionnel, chaque unité intelligente comporte généralement une sortie électrique en périphérie du verre, laquelle doit être raccordée au système de contrôle.
2e étape : le raccordement électrique

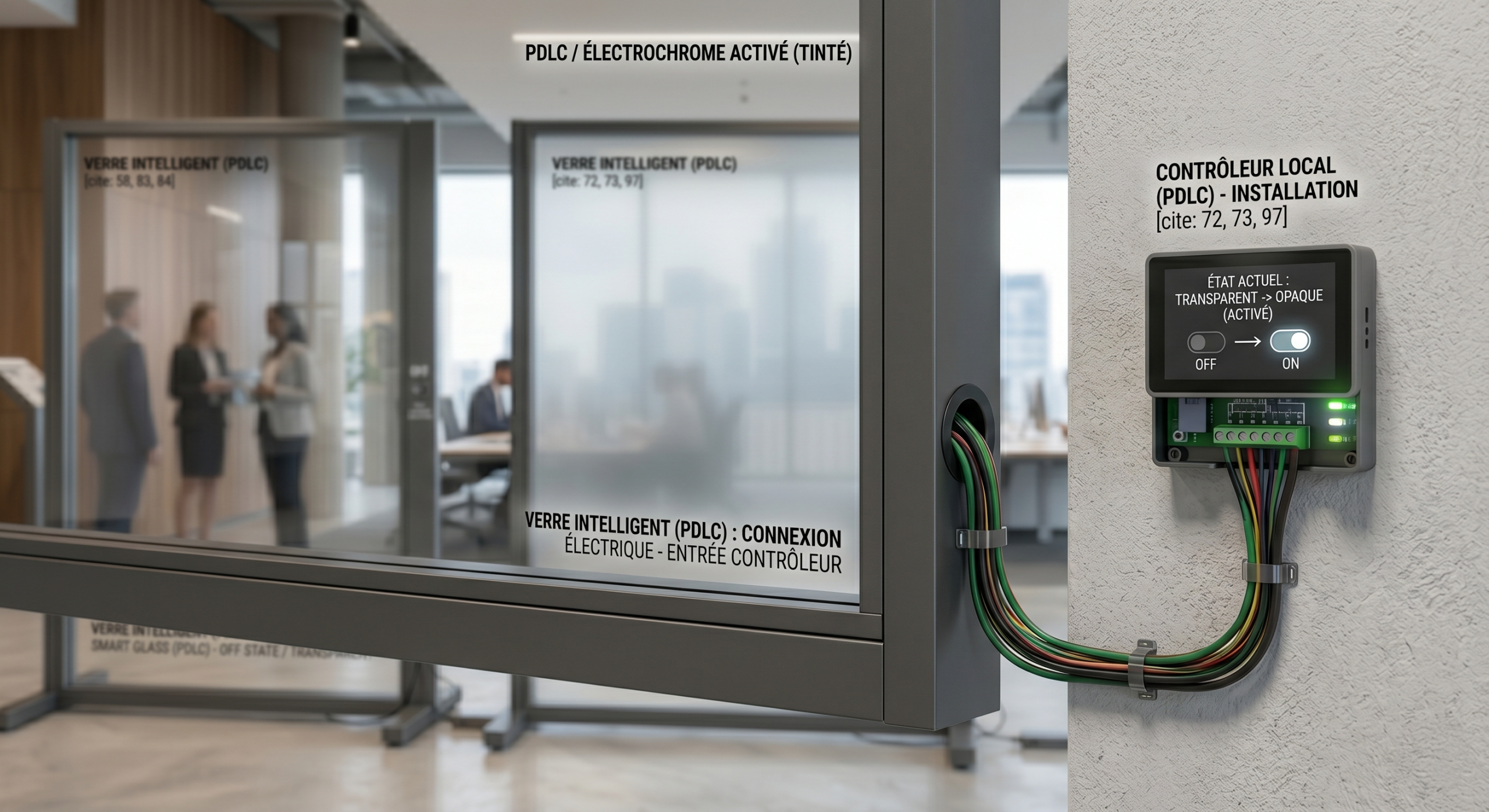

Chaque vitre est reliée à un contrôleur local. Un contrôleur transforme le courant alternatif en courant continu basse tension adaptée au verre. Les câbles doivent être acheminés à l’intérieur des profilés par des passages protégés, de manière à éviter tout pincement, écrasement ou sectionnement lors de l’installation des parcloses et des composants de finition.
3e étape : l’intégration au système de gestion du bâtiment
Le plein potentiel de ces vitrages se révèle lorsqu’ils sont intégrés à une stratégie de contrôle automatisée ou à un système de gestion technique du bâtiment. Des capteurs de luminosité, d’ensoleillement ou de température peuvent être intégrés afin de permettre au vitrage électrochrome d’ajuster automatiquement son niveau de teinte selon les conditions extérieures.
L’état du vitrage peut également être commandé manuellement à partir d’un interrupteur mural, d’une tablette, d’une interface de gestion centralisée ou d’une application mobile.
7. Un fonctionnement similaire, des technologies différentes
Il est important de bien distinguer le verre électrochrome du verre PDLC, car ces deux technologies répondent à des objectifs différents et ne sont pas interchangeables.

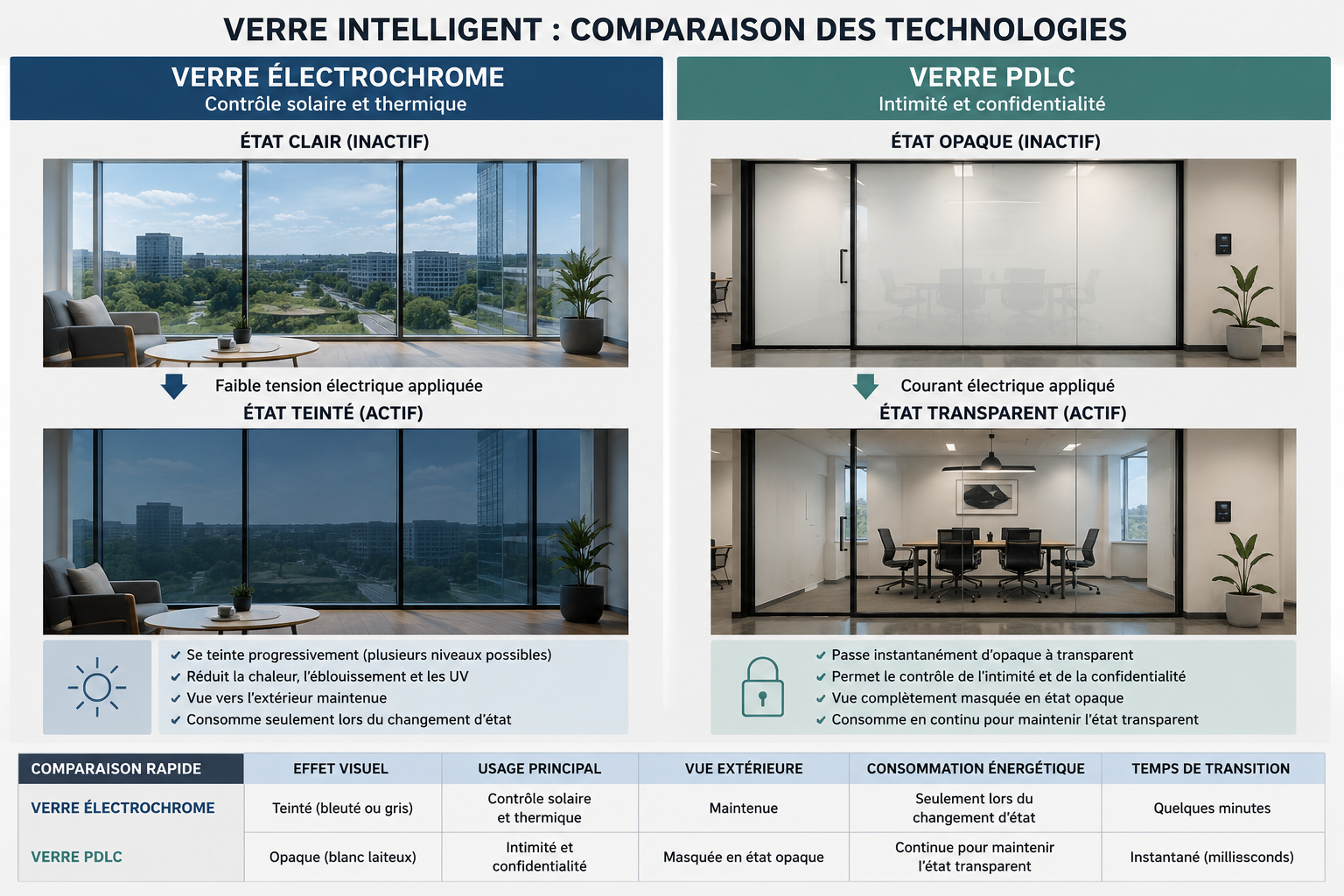

| Caractéristique | Verre électrochrome | Verre PDLC |
|---|---|---|
| Effet visuel | Teinté, avec transparence sombre | Opaque, avec aspect blanc laiteux |
| Usage principal | Contrôle solaire et thermique | Intimité et confidentialité |
| Transparence | La vue vers l’extérieur demeure possible | La vue est masquée |
| Consommation | Uniquement lors du changement d’état | Continue pour maintenir l’état transparent |
Une technologie durable?
Le verre électrochrome
Il permet généralement de 50 000 à 100 000 cycles. Les tests en laboratoire démontrent qu’il conserve des performances stables sans dégradation notable sur cette plage. Même si ce nombre de cycles peut sembler inférieur à celui du PDLC, il demeure cohérent avec l’usage typique du verre électrochrome, qui est principalement destiné à la gestion solaire des façades extérieures.
En considérant quelques transitions quotidiennes destinées à suivre l’évolution de l’ensoleillement, une capacité de 100 000 cycles peut représenter plusieurs décennies d’utilisation en conditions normales d’exploitation. Les cycles de passage de l’état transparent à l’état teinté reposent toutefois sur une réaction chimique qui, à long terme, peut user progressivement les couches minces.
Le verre PDLC
Il permet généralement de 2 000 000 à 3 000 000 de cycles. Le verre à cristaux liquides est conçu pour endurer des millions de changements d’état. Comme il est principalement utilisé à l’intérieur pour l’intimité, par exemple dans les cloisons de bureau, les salles de conférence ou les salles de bain, il peut être activé et désactivé très fréquemment au cours d’une même journée.
Puisque le fonctionnement du PDLC repose principalement sur le réalignement physique de cristaux liquides sous l’effet d’un champ électrique, le mécanisme subit relativement peu d’usure mécanique ou chimique lors des cycles d’activation, ce qui lui permet de franchir la barre des millions de cycles sans faiblir.
Conclusion : un investissement stratégique pour une architecture dynamique
Le verre électrochrome et le verre PDLC s’imposent aujourd’hui comme deux solutions majeures dans l’évolution des bâtiments intelligents et des enveloppes architecturales actives. En façade extérieure, le verre électrochrome exploite une réaction électrochimique contrôlée pour moduler les apports solaires, réduire l’éblouissement et limiter la transmission thermique, tout en préservant une relation visuelle avec l’environnement extérieur.
À l’intérieur, le verre PDLC permet une gestion instantanée de l’intimité grâce à l’alignement contrôlé des cristaux liquides, un mécanisme capable de supporter un nombre très élevé de cycles d’activation. Malgré des mécanismes internes distincts, les deux vitrages partagent une excellente longévité globale.
Bien que ces technologies soient généralement plus coûteuses qu’un vitrage conventionnel, leur valeur doit être évaluée sur l’ensemble du cycle de vie du bâtiment : réduction des dispositifs d’occultation mécaniques, amélioration du confort des occupants, optimisation énergétique et valorisation architecturale de l’ouvrage.
Pour l’architecte, le verre intelligent ouvre la voie à des façades plus épurées et plus réactives. Pour le propriétaire ou l’occupant, il offre un meilleur contrôle de la lumière, de l’intimité et du confort intérieur. Le vitrage intelligent marque ainsi une évolution importante : l’enveloppe du bâtiment ne se contente plus de séparer l’intérieur de l’extérieur, elle devient un système actif capable de dialoguer avec le climat, la lumière et les besoins des occupants.
